Теплые водяные полы в квартире монтажные схемы

Грамотно обустроенная система обогрева полов не просто создает комфортные условия для жильцов. Обустройство водяного теплого пола экономичнее электрического за счет низкой стоимости. Теплые водяные полы в квартире монтажные схемы которых приведены в данной статье, допустимы к установке в многоквартирных домах, допускают возможность регулирования подачи тепла и позволяют создавать благоприятный микроклимат.

Содержание:

• Видео-обзор монтажа водяного теплого пола в квартире
• Теплый пол в многоквартирном доме
• Монтажные схемы
  • Без теплообменника
  • С теплообменником
• Преимущества и недостатки
• Выбор оптимальной системы
• Видео: монтаж системы теплого пола с использованием теплообменника

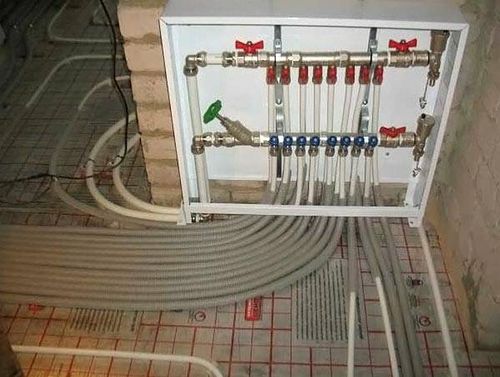

Распределительный коллектор – важный элемент системы

Видео-обзор монтажа водяного теплого пола в квартире

Теплый пол в многоквартирном доме

Главное отличие многоквартирного дома от частного в том, что отопительная система не автономна. Все квартиры подключены в определенном порядке, количество потребляемого тепла заранее рассчитано, а дома, как правило, объединены вокруг котельных, производящих строго определенное количество энергии. Увеличение нагрузки на эту систему может приводить к самым негативным последствиям, поэтому перед подключением теплых полов требуется согласовать предполагаемую нагрузку и получить соответствующее разрешение.

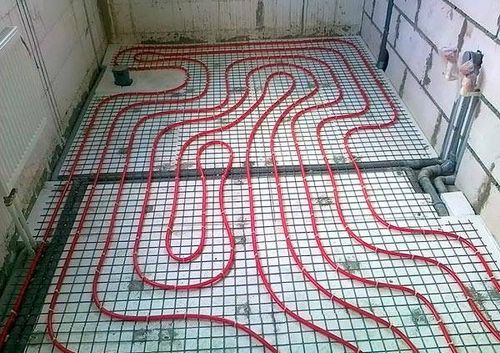

Пример раскладки труб

Для квартир, которые подключены к газу и в качестве отопительного прибора используют котел, монтаж системы обогрева полов возможен без всяких согласований. Для тех, кто берет тепло из общего стояка, существует два варианта:

• подключение в конце стояка, когда дополнительный забор тепла уже не влияет на давление в системе;
• подключение по полуавтономной системе с использованием теплообменника.

Первый вариант подойдет для квартир на первом или последнем этаже, теплые водяные полы в квартире монтажные схемы которых включают в себя теплообменник, сложнее в технологическом смысле, но могут устанавливаться практически без ограничений в любых квартирах. Теплообменник – это устройство, которое передает тепло от центрального отопления контуру пола. По ГОСТу температура пола не должна превышать 31 градуса, тогда как в стояке циркулирует вода с температурой выше 70 градусов. На теплообменнике замкнутый контур пола нагревается до нужных показателей, при этом давление в стояке не меняется, а в систему труб под стяжкой точно не попадут никакие посторонние примеси.

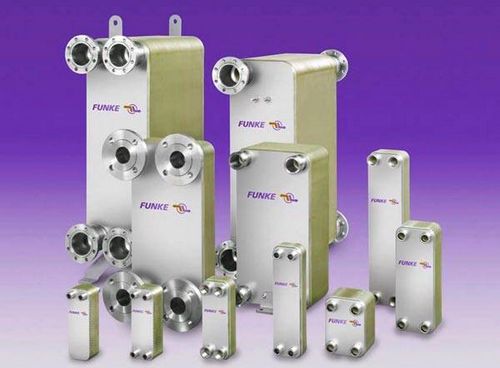

Поточные паяные теплообменники

Монтажные схемы

Существует несколько отработанных схем подключения, которые широко применяются для устройства теплых полов. Нельзя однозначно рассудить, какая из них является хорошей, а какая – плохой. Например, при всех неудобствах прямое подключение без теплообменника существенно проще, оно требует меньшего времени на монтаж, узлов и соединений в этом случае минимальное количество. Такая система надежнее и дешевле, однако из-за высокой эксплуатационной нагрузки возрастают требования к трубам, по которым идет теплоноситель. Теплые водяные полы в квартирах монтажные схемы которых включают в себя теплообменник, подразумевают использование устройств, производящих автоматическую настройку системы и точную регулировку.

Обязательные элементы любой системы отопления:

• датчик температуры;
• распределительные гребенки – коллекторы, которые равномерно разводят входящий поток по трубам;
• байпас – перепускное устройство, с помощью которого выравнивается давление в системе.

Без теплообменника

При подключении без использования теплообменника основной проблемой является регулировка количества тепла. Существует несколько вариантов регулировки, которые приведены на схемах.

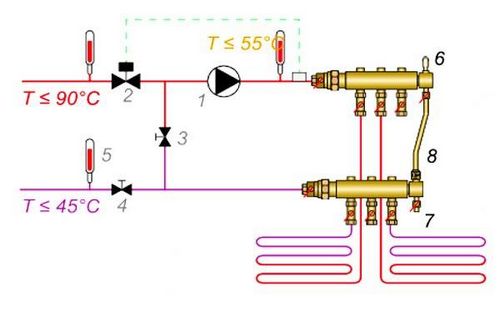

Схема с двухходовым краном

Для регулировки используется двухходовой кран, который подает горячую воду из системы и может быть перекрыт, замыкая таким образом контур. Насос (поз. 1) создает нормативное давление в замкнутой системе. Распределительные гребенки 6 и 7 равномерно подают воду по трубам. Настройка системы производится вручную путем регулировки вентилей обратки 4 и байпаса 3 в соответствии с показаниями датчика 8.

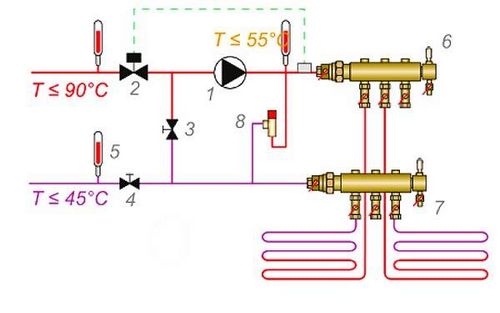

Схема с байпасом на коллекторах

Существует вариант, схожий с предыдущей схемой, однако байпас 8 установлен между гребенками, он точно так же регулируется вентилями, а температурный датчик установлен перед распределительным коллектором.

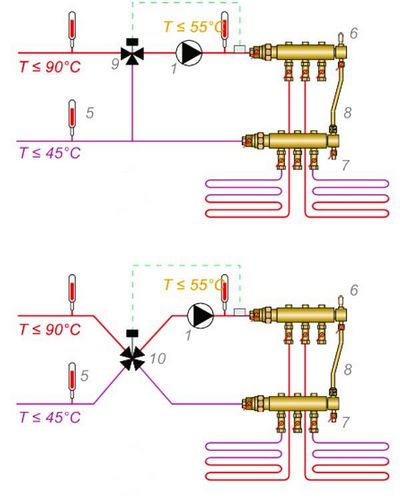

Схема прямого подключения с возможностью настройки

На данных схемах показаны варианты подключения с помощью трехходового и четырехходового крана. В обоих вариантах байпас соединяет коллекторы. Во первом варианте, когда кран установлен до входа в узел, циркуляция обеспечивается лучше, перемешивание полное, и поддерживать заданную температуру гораздо легче. Кран на четыре выхода во второй схеме позволяет произвести настройку максимально точно. В подобных системах часто используют краны с электромеханическим управлением, что позволяет регулировать систему без участия человека.

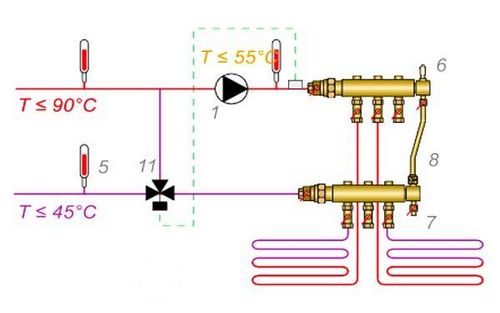

Схема с установкой крана на трубу обратки

Существуют схемы, где трехходовой кран перекрывает полностью или частично трубу обратки. В этом случае управление хотя и простое, однако качественного смешивания добиться трудно.

С теплообменником

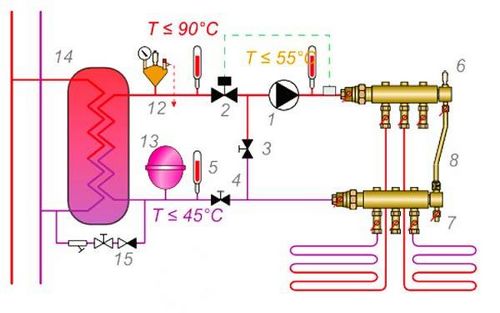

Подключение с использованием теплообменника

На данной схеме показан принцип устройства теплого пола с использованием теплообменника. Контур пола является автономной замкнутой отопительной системой, поэтому в ее состав обязательно входят расширительный бачок 13 и группа безопасности 12 – манометр и предохранительный клапан. Температура воды, которая циркулирует по системе, не превышает 45 градусов.

Преимущества и недостатки

Ни одну из названных схем нельзя считать лучшей или оптимальной, в каждом случае должен иметь место индивидуальный подход. Несмотря на все описанные плюсы схема с теплообменником имеет существенные недостатки:

• высокая стоимость элементов системы;
• сложность монтажа;
• большое количество узлов, что увеличивает риск протечки в местах соединения.

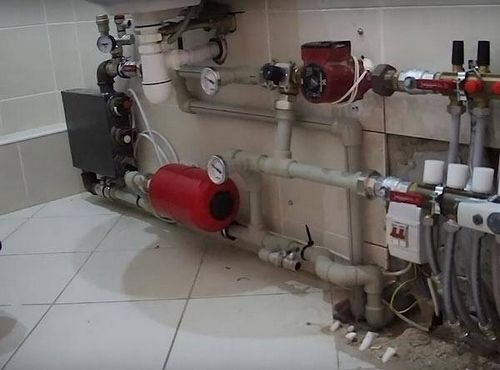

Узел управления системой теплого пола в городской квартире

К положительным качествам можно отнести возможность тонкой и точной настройки эксплуатационных параметров, а также экономичность и отсутствие серьезной нагрузки на магистральную теплосеть. Получить разрешение на устройство полов по такой схеме по факту оказывается проще всего.

У систем, где установка теплообменного элемента не предусмотрена, основным недостатком является трудность с настройкой эксплуатационных параметров, а также ограничения по степени нагрузки на теплосеть, кроме того в долгосрочной перспективе тепло от таких полов обойдется намного дороже. Главное и единственное преимущество – простота монтажа. Теплые водяные полы в городской квартире монтажные схемы которых не могут обеспечить автономной работы контура, часто не могут быть согласованы с управляющей организацией.

Выбор оптимальной системы

Наиболее экономичной и безопасной считается схема с теплообменником, однако ее установка и обслуживание потребует специальных знаний. Более простые решения не всегда могут быть использованы в домах с центральным отоплением, так как увеличивают нагрузку на теплосеть. Кроме этого не стоит забывать, что существуют различные типы теплых полов: теплый пол под ламинат на бетонное основание, электрический теплый пол под линолеум и множество других. В каждом конкретном случае хозяин должен сам определить наиболее приемлемый для него вариант, а мнение профессионалов можно оценить, посмотрев видео.

Видео: монтаж системы теплого пола с использованием теплообменника
