Теплый пол: расчет мощности системы дополнительного обогрева, формулы (видео)

Чтобы смонтировать теплый пол, который будет работать эффективно, необходимо предварительно провести расчеты. Касается это не только количества материалов, но и мощности системы. Все зависит от того, какой именно пол будет использован для монтажа, так как особенности конструкций диктуют совершенно разные условия. Расчет мощности производится с учетом специальных данных, есть многочисленные калькуляторы для облегчения вычислений.

Содержание:

Теплый пол: расчет мощности системы дополнительного обогрева, формулы (видео)

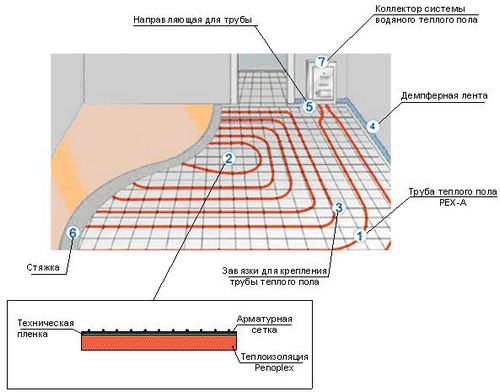

Схема стяжки.

Как рассчитать теплый пол?

Расчет мощности системы дополнительного обогрева для дома или квартиры можно выполнить самостоятельно. Сначала необходимо уточнить параметры кухни:

  • общая площадь – 15 м²;
  • ширина – 3 м;
  • длина – 5 м.

Чтобы узнать мощность электрического теплого пола, необходимо из общей площади в 15 м² вычесть ту, которая не отапливается. Это место под холодильник, кухонную мебель. К примеру, площадь стандартного холодильника составляет 0,36 м² (ширина 60 см и длина 60 см, отсюда получается 0,6*0,6=0,36 м²). Для мебели общая площадь может быть равна 3 м² при длине в 5 м и ширине в 0,6 м.

Теплый пол: расчет мощности системы дополнительного обогрева, формулы (видео)

Схема расчета труб.

Необходимо учесть и то, что от стен соблюдаются отступы примерно в 5-10 см, их общая площадь приблизительно будет равна 0,6 м². Отсюда делается вывод, что для электрического теплого пола вся эффективная обогреваемая общая площадь будет равна:

15 – 0.36 – 3 – 0.6 = 11,04 м²

Далее учитывается расположение кухни:

  1. Для первого этажа на 1 м² обогреваемой приходится 140 Вт, отсюда тепловая мощность составляет 11,04*140=1515,6 Вт.
  2. Для кухни на первом этаже тепловая мощность равна: 11,04*180=1987,2 Вт.
  3. Для кухни, расположенной выше первого этажа, при наличии дополнительного обогрева мощность на 1 м² составляет 120 Вт. Тепловая для кабеля вычисляется следующим образом: 11,04*120=1324,8 Вт. Кабель берется со значением от 1325 Вт для резерва.
  4. Если на кухне выше первого этажа электрический пол будет основным источником обогрева, то мощность, приходящаяся на 1 м², должна быть равна 140-160 Вт. Это означает, что надо брать кабель от 1750 Вт.

Как рассчитать мощность теплого пола на балконе?

Если на балконе планируется использование такого пола, то необходимо учесть особенности обогрева этого помещения. Здесь температура при сильных морозах будет намного ниже, чем в основных помещениях, поэтому рекомендуется укладку кабеля делать более близкую с расстоянием в 12,5 см. Это при условии применения двужильного кабеля на 600 Вт при длине в 32 метра. Планируемая площадь укладки обычно составляет 4 м² (для лоджии), расстояние вычисляется таким образом: 4:32 = 12,5 см.

Теплый пол: расчет мощности системы дополнительного обогрева, формулы (видео)

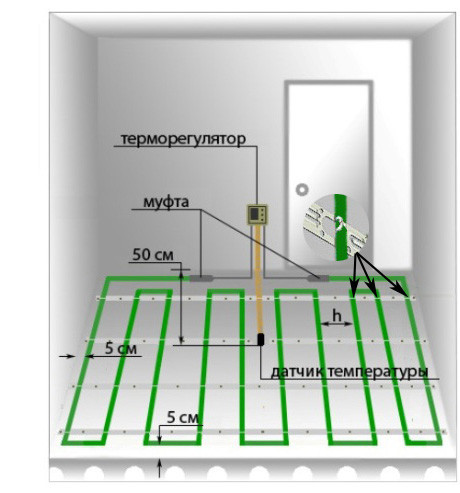

Схема укладки теплого пола на балкон.

Мощность пола может составлять 800 Вт, но тогда расстояние будет совершенно другое. Длина кабеля составляет 42 м при площади обогреваемого пола в 4 м². Расстояние между кабелями укладки должно быть не больше чем 4:42 = 9,5 см. При значении в 900 Вт расстояние для данных условий уже будет составлять 8,3 см, но это значение критичное, применять его специалисты не рекомендуют. Поэтому для балконов лучше всего использовать значение в 800 Вт.

Расчет для теплого водяного пола

Расчет водяного теплого пола отличается от электрического. Надо получить длину для трубы системы, после чего с учетом максимальных температур и общей площади помещений определить мощность котла для нагрева. Водяной пол рассчитывается с учетом прокладки труб.

Следует помнить, что длина трубы для одного контура не может превышать 100 м.

Когда это условие не соблюдается, необходимо систему разделить на 2 отдельных контура. Только в этом случае качество отопления будет оптимальным, соответствующим всем нормам.

Для водяного пола расчет производится на основе следующей формулы:

F = A /е + 2 x G – 2 x В(м).

Теплый пол: расчет мощности системы дополнительного обогрева, формулы (видео)

Схема теплого водяного пола.

  • А – общая площадь для отапливаемого помещения, которая выражается в квадратных метрах;
  • В – длина всех проходных труб, которые используются в контуре, выражается в метрах;
  • е – шаг укладки теплопроводных труб системы, выражается в метрах;
  • F – общая длина для трубы, которая применяется для укладки, выражается в метрах;
  • G – общая длина для трубы обратки, выражается в метрах.

Необходимо самостоятельно замерить все данные, после чего подставить их в формулу. Таким образом получается значение длины трубы.

Расчет общей мощности

Мощность электрической системы, которая монтируется как основная отопительная система, обычно отличается от того случая, когда подобная конструкция применяется в качестве дополнительной. При первом варианте она должна составлять 150-180 Вт на каждый квадратный м поверхности пола. Обязательно берется некоторый запас примерно на 30%, который и обеспечивает надежность работы и комфорт микроклимата в доме.

Если подобный пол применяется в качестве дополнительной системы к уже установленному и работающему радиаторному, то показатель берется в 110-140 Вт на 1 м² площади. Дополнительно такие полы можно применять со следующими системами: каминами, печами, радиаторным водяным и прочим отоплением. Лучше всего эти системы работают в городских домах.

Теплый пол: расчет мощности системы дополнительного обогрева, формулы (видео)

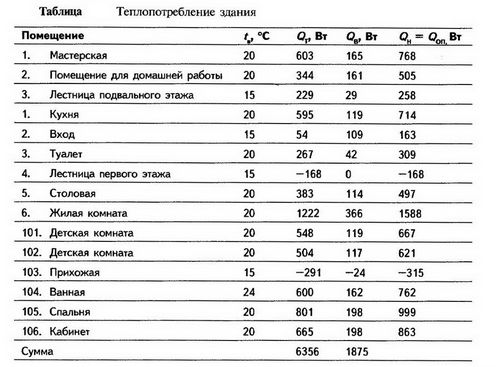

Таблица теплопотребления различных частей здания.

Стоит проводить расчет с учетом индивидуальных потребностей каждого отдельного помещения. Сегодня приняты определенные нормы, которые регламентируют максимальный и минимальный показатель для кухонь, жилых комнат, коридоров, ванных, балконов. Ниже будут приведены цифры, при помощи которых можно легко вычислять показатели общей мощности. Она суммируется из отдельных показателей для каждой комнаты дома или квартиры, где стоит система отопления. Необходимо предусматривать некоторый резерв мощности, составляющий от 15 до 30% в зависимости от условий эксплуатации.

Максимальные температуры для помещений

Чтобы осуществить расчет водяного теплого пола или электрической системы, необходимо основываться на оптимальных показателях температуры для конкретных помещений дома. Это позволит создать комфортную атмосферу, даст возможность экономии теплоносителя либо электрической энергии.

Показатели для помещений дома (для напольного покрытия):

  • для кухонь, жилых комнат, включая спальни, – 29°C;
  • при необходимости повышенного уровня обогрева (для комнат с наружными стенами) – 35°C;
  • для комнат и помещений с повышенным уровнем влажности (бассейны, санузлы) – 33°C;
  • отдельно установлена максимальная температура для такого типа напольного покрытия, как натуральный паркет, – 27°C.

Имея на руках такие данные, расчет почти не представляет трудностей. В данном случае надо учесть теплопотери, которые в любом случае возникают при использовании системы.

Чтобы сделать подобный пол, необходимо знать его удельную величину. Для помещений разного назначения она отличается:

  1. Застекленные лоджии и балконы – 140-180 Вт на 1 м².
  2. Для ванных комнат и туалетов, для совмещенных санузлов, коридоров – 140-150 Вт на 1 м².
  3. Для кухонь, жилых комнат – 110-150 Вт на 1 м².

Все эти величины представлены с некоторым запасом, чтобы был резерв для мощности отопительной системы примерно в 30%. Делается это из расчета непредвиденных случаев, когда температура внутри помещения может быть поднята под влиянием разных обстоятельств.

Чтобы выполнить монтаж, необходимо произвести предварительные вычисления, включающие в себя приведенные выше параметры. Зависят такие расчеты от типа отопления. Например, для водяного пола требуется дополнительно еще учесть трубы, а для электрического – мощность кабеля. Производятся такие расчеты на основании конкретных данных, их можно выполнить и самостоятельно, но для гарантии эффективности теплого пола лучше всего подобную работу доверить профессионалам.

Они и вычисления соответствующие сделают, и монтаж выполнят с учетом индивидуальных особенностей пространства. Это потребует определенных затрат, но результат того стоит.
