Существует 50 видов сварки. Пока мы пишем этот материал, может быть, это число увеличивается. Охватить полную классификацию в одной статье сложно и глупо, потому давайте разберемся хотя бы с 4 основными видами сварки металлов.

Содержание:

Виды сварки: какая бывает, основные виды сварки металла, труб.

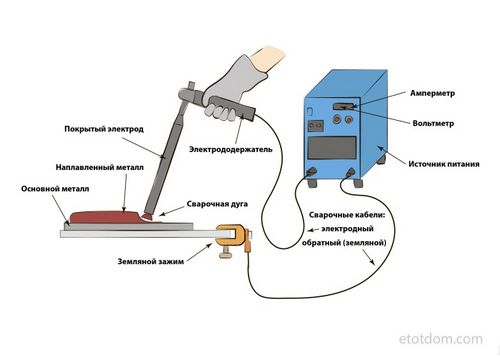

Ручной дуговой вид

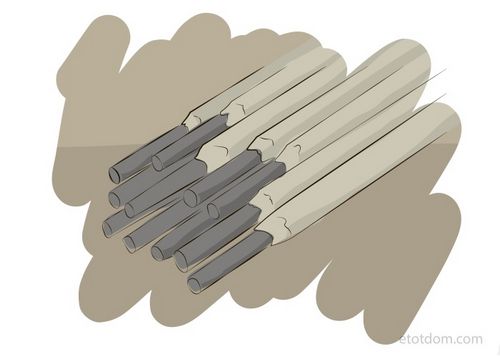

Сварка производится штучными электродами, которые постепенно плавятся, и оставляют за собой скрепляющий шов. Между поверхностью металла и электродом делают нужное расстояние для его расплавки.

Виды сварки: какая бывает, основные виды сварки металла, труб.

Это и называется дугой, которая выдерживает расстояние около трех миллиметров. Оно со временем уменьшается, поэтому начинающим сварщика тяжело удерживать одинаковый зазор.

При сварке нескольких предметов сначала осуществляют их точечное скрепление, чтобы они не разъехались, иначе сварка будет неравномерной, а шов растянется — с одной стороны он будет установленного размера, а с другой — шире.

ВАЖНО! Неравномерная сварка может стать причиной прожигания металла насквозь.

Виды сварки: какая бывает, основные виды сварки металла, труб.

Сваривая между собой пластины толщиной более двух мм, обязательно нужно сделать между ними небольшой зазор. Электрод держать под углом 45°. Это обеспечит сварке выход шлаков наружу. Чем его угол будет прямее, тем вероятнее сквозной прожиг металла.

Перед началом сварки электрод нужно поднести максимально близко к месту нанесения шва. Если этого не сделать, можно потерять место сварки при надевании сварочной маски.

Виды сварки: какая бывает, основные виды сварки металла, труб.

Скрепляя две поверхности, надо расплавить край первой и второй. Помните, что электрод тоже плавится. Смешиваем расплавленные края сваривающихся поверхностей и электрода. Для этого нужно делать небольшие движения влево и вправо.

Виды сварки: какая бывает, основные виды сварки металла, труб.

Если электрод вести прямо, то плавиться будет только одна часть поверхности, а значит шов будет ненадежным.

Такой способ часто используют в железобетонных сооружениях (сварки арматуры), при монтаже забора и ворот, в разных видах сварки труб.

ВАЖНО! Если работы происходят на высоте или просто кабель у держателя очень длинный, то он будет тянуть, а это может мешать наложению правильного шва. Для этого следует держать его в другой руке или повесить на крючок.

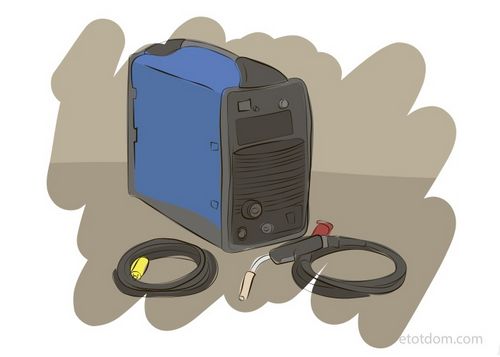

Полуавтоматическая сварка

Плюсы ПС (по сравнению с ручной или дуговой):

  1. универсальность — можно варить как конструкционную и нержавеющую сталь, так и другие металлы (чугун, алюминий);
  2. простота обучения — можно быстро обучиться, как работать с типом сварки;
  3. можно применять для тонких металлов;
  4. высокая скорость работы;
  5. удобство — шлак не мешает видеть результат работы: мастер видит, как плавится металл и может менять настройки.

Для работы с этим видом сварки понадобится источник тока (или сам аппарат), специальная проволока и защитный газ.

ВАЖНО! Выбирая электродную проволоку, нужно следить за тем, чтобы она была близкой по химическому составу к свариваемому металлу или превосходить его по свойствам, чтобы получить качественный шов.

Мы рекомендуем проволоку для сварки стали СТ-3 08Г2С диаметром от 0.6 до 1.2 мм.

Для работы с металлом толщиной от 1 до 4 мм подходит проволока с сечением 0.8 мм. Для больших толщин металла следует выбирать проволоку 1 или 1.2 мм.

ВАЖНО! Сварка без газа запрещена, если только не используется специальная флюсовая проволока. Тогда защитный газ образуется при плавлении и сгорании специального порошкового состава.

Разрешается использование газа как чистого СО2, так и смешанного СО2+Ar (углекислый газ и аргон). Чистый углекислый газ является самым дешевым и доступным.

Минусы: сильное разбрызгивание металла, не очень красивый вид шва.

Регулируя индуктивность, с такой сваркой можно менять качество проплавки и ширины шва. Если ее уменьшить, дуга будет холоднее. Результат работы — тонкий шов и глубокое проплавление. Увеличивая индуктивность, дуга становится горячее, получается гладкий широкий шов и менее глубокое проплавление.

Сваривая металл, горелку нужно удерживать под 60° к плоскости шва, а расстояние от сопла до сварочной поверхности 7-20 мм.

Перед началом процесса сварки нужно откусывать кончик проволоки, торчащей из сопла, потому что на нем образуется шарик, который плохо проводит ток. При сваривании поверхностей необходимо их зачищать от краски или ржавчины.

ВАЖНО! Если при работе слышны отчетливые щелчки, значит на сварочном аппарате выставлено высокое значение сварочного напряжения либо недостаточная скорость подачи проволоки. При большой скорости подачи проволока не будет успевать плавиться.

Нанесение различных швов требует настроек аппарата. Сваривание тонких металлов происходит точечное. Нельзя варить непрерывным швом, чтобы избежать коробления.

Газовая сварка

Виды сварки: какая бывает, основные виды сварки металла, труб.

В комплект газосварочного оборудования входят:

  1. рукав кислородный первой категории для подачи ацетилена под давлением 0,63 МПа;
  2. рукав кислородный третьей категории для подачи кислорода под давлением до 2 МПа;
  3. редуктор кислородный БКО-50ДМ;
  4. редуктор ацетиленовый БАО-5ДМ;
  5. ацетиленовые баллоны объемом 40 л;
  6. кислородные баллоны того же объема;
  7. газовая горелка.

Перед применением нужно очистить металл от ржавчины и краски. Установка давления на ацетиленовом баллоне производится при помощи открытия винта баллона против часовой стрелки. Регулировочный винт ввинчивают по часовой стрелке, смотрят на манометр.

Виды сварки: какая бывает, основные виды сварки металла, труб.

Его рабочее давление составляет 0,2 МПа. Для установки давления на кислородном баллоне необходимо открыть винтель против часовой стрелки. Потом ввинчивают регулировочный винт по часовой стрелке в редуктор и смотрят на его манометр. Давление должно составлять 0,5 МПа.

Для установки рабочего пламени на газовой горелке необходимо открыть винтиль ацетилена, потом зажечь пламя. Следить за тем, чтобы огонь не отрывался от кончика газовой горелки. После этого отрегулировать его винтелем с кислородом.

Пламя должно представлять ядро, восстановительную зону и факел.

Виды сварки: какая бывает, основные виды сварки металла, труб.

Чтобы сделать сварочную ванну, нужно расположить горелку на 90° к основному металлу. Расстояние между ядром пламени и поверхностью должно составлять 1,3 мм.

Как и в предыдущих случаях, горелку нужно перемещать влево и вправо для расплавления краев свариваемых поверхностей.

После того как металл разогрелся и сварочная ванна готова, горелку располагаем под углом 45° и подаем присадочный пруток. Подавать его можно каплеобразно либо так, чтобы он постоянно находился в сварочной ванне. При этом делать легкие движения влево и вправо.

Требования по сварочному шву

Он должен быть плотным, а чешуйки равномерными. Ширина 5-6 мм, высота 1-2 мм. После окончания работы газовая горелка закрывается: сначала ацетиленовый винтель, потом после продувки горелки — кислородный.

Баллоны закрываются поочередно. Сначала ацетиленовый. На нем закрываем винтель, потом выкручиваем регулировочный винт из редуктора. Кислородный закрывается аналогично.

После закрытия баллонов необходимо спустить остаточное давление с рукавов. Открываются винтели на горелке: сначала ацетиленовый, потом кислородный. На манометрах обоих баллонов будет видно, как давление падает. После выхода оставшегося давления закрываем.

Техника безопасности при работе с газовой сваркой

  • лучше выбирать шланги 3 класса. Они выдерживают давление до 40 атмосфер;
  • на штуцерах крепление должно осуществляться при помощи хомутов, но никак не проволоки;
  • на шланги, редукторы и горелки устанавливаются огнепреградительные клапаны: они не дают пламени пройти внутри шланга и попасть в баллон, тем самым предотвращают взрыв газа;
  • если вдруг начала плавиться горелка, не нужно ее бросать и убегать — возле нее нужно согнуть и пережать рукой шланги, а потом закрыть винтели на горелке; если не успели, то на баллоне.

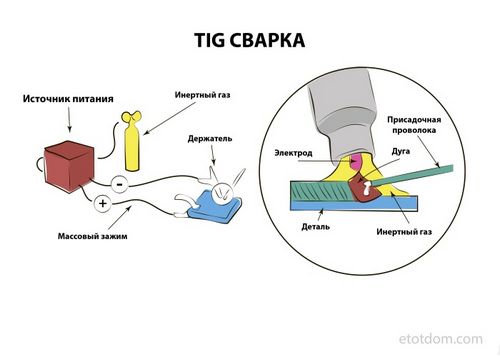

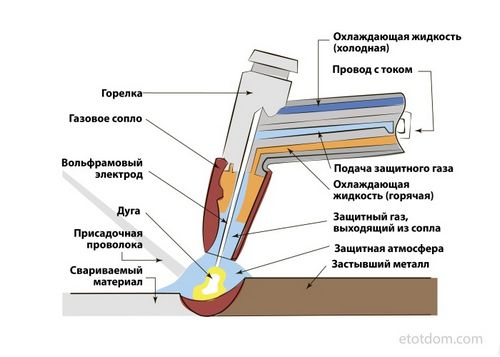

Аргонная сварка

Виды сварки: какая бывает, основные виды сварки металла, труб.

Применяется для соединения цветных металлов или легированной стали.

Состоит из:

  1. сварочного аппарата для работы от переменного или постоянного тока;
  2. баллон с аргоном;
  3. расходомер и регулятор расхода газа;
  4. горелка с регулятором и воздушным охлаждением;
  5. шланг для инертного газа;
  6. редуктор;
  7. пруты вольфрама (постоянного тока и универсальные).

Перед сваркой пруты вольфрама затачиваются так, чтобы риски располагались вертикально, а не горизонтально. Потом его вставляют в горелку и закрывают соплом. Под каждый металл идет сопло необходимого номера.

ВАЖНО! Стандартного баллона с газом хватает приблизительно на 14 часов с расходом 7 л/мин. Перед началом сварки поверхность металла зачищается и обезжиривается ацетоном или растворителем.

Для работы с разными металлами, в том числе и по толщине, устанавливаются разные дуги — ровная, средняя и высокочастотный пульс. Он дает возможность работать на тонких материалах, потому что дуга идет с прерыванием и не прожигает их.

При сваривании подается присадочная проволока. Сварка происходит таким же способом, как и предыдущие. Путем наплавки краев сваривающихся металлов и вваривания проволоки в зазор между ними.

Нельзя забывать, что электрод в горелке всегда находится под напряжением, поэтому обращаться с ним нужно аккуратно.

Модель Описание
Виды сварки: какая бывает, основные виды сварки металла, труб.
Автоматическая защита от перегрузок, аккуратной шов. КПД 85 %.

РЕСАНТА САИ 190ПРОФ за счет своих PFC технологий может работать при напряжении 100 В, что очень удобно в дачных условиях. Отлично справляется с электродуговой сваркой, есть возможность подключения к генератору. За счет уменьшения электромагнитного поля расход электричества уменьшается почти на 30%.

Стоит обратить внимание и на модель WESTER IWT200, у которой есть функция “горячего старта” (можно включить в сеть и сразу приступать к работе) и функция антизалипания электродов в металле. Прибор может работать при напряжении 170 В.
