Как установить дверной звонок: схема подключения и устройство

Дверной звонок – очень удобное устройство. Им оборудуются все квартиры и дома за очень редким исключением. Выбирая этот прибор, нужно знать какие виды подключения существуют и как правильно их подсоединить.

Содержание:

Виды и типы устройств

В зависимости от способа подключения, дверные звонки делятся на два вида:

  • проводные;
    Как установить дверной звонок: схема подключения и устройство
  • беспроводные.

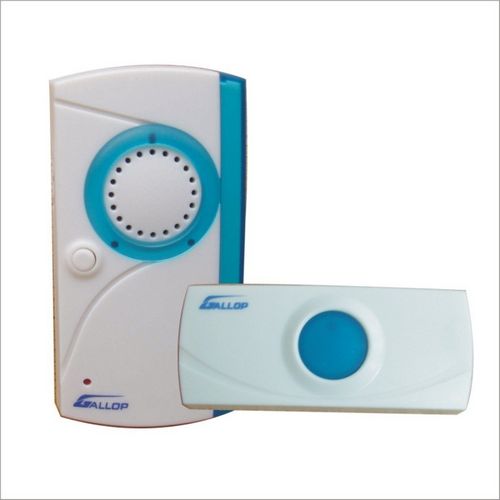

    Как установить дверной звонок: схема подключения и устройство

Проводные изделия на двери работают как от электричества, так и от автономного источника питания. Кнопку и звуковую панель таких устройств нужно соединять между собой с помощью проводов. Беспроводные же не требуют физического соединения элементов.

По типу механизма звонки бывают:

  • молоточковые;
  • зуммер;
  • колокольчик.

Как установить дверной звонок: схема подключения и устройство

Они отличаются между собой по внутреннему устройству и принципу действия. Но работать могут как от сети, так и от батарейки.

На что нужно обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.

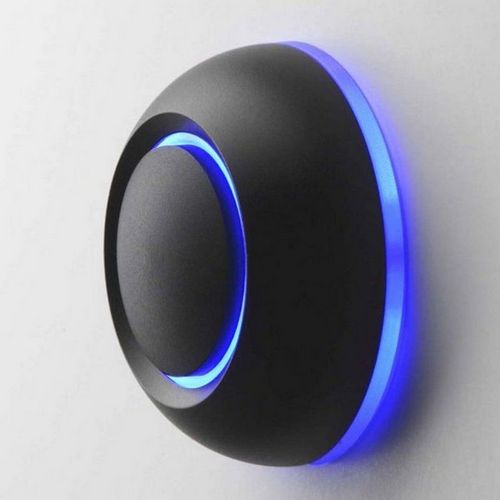

Как установить дверной звонок: схема подключения и устройство

Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.

Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света. Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными.

Инструменты для подключения

Подключить дверной звонок самостоятельно совсем не сложно. Нужно только знать, как это сделать и иметь необходимые инструменты.

Как установить дверной звонок: схема подключения и устройство

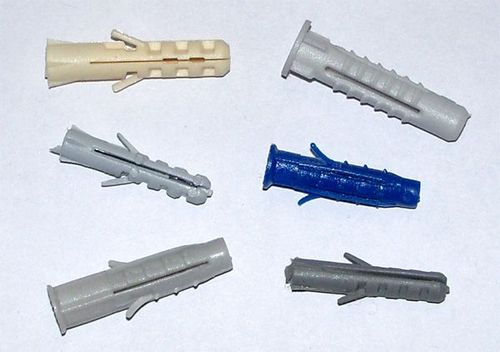

  • дрель, дюбеля;
  • строительный нож, изолента;
  • отвертка-индикатор;
  • саморезы.

Проводка и схема подключения

Работа электрического звонка не возможна без электричества. Поэтому к месту, где будет крепиться прибор, должна быть подведена проводка. Как правило, проводные изделия работают от сети переменного тока с напряжением 220в. Можно использовать один двухжильный кабель или два одножильных. Сечение провода может быть 0,5 квадратных миллиметра или больше. Однако более толстые провода использовать не обязательно, поскольку мощность, которую потребляет проводной звонок, невелика. Единственное, что нужно учесть, это их материал. Он должен быть таким же, какой использовался для проводки во всем доме или квартире.

Схема подключения у разных изделий разная. Как правило, во всех новостройках при строительстве прокладывается проводка под стандартный дверной прибор. Если же вы занимаетесь строительством сами или подключение проводного электрического звонка не предусмотрено по каким-либо причинам, то вы можете выбирать изделие с любой возможной схемой подключения, прокладывая к нему проводку.

Как установить дверной звонок: схема подключения и устройство

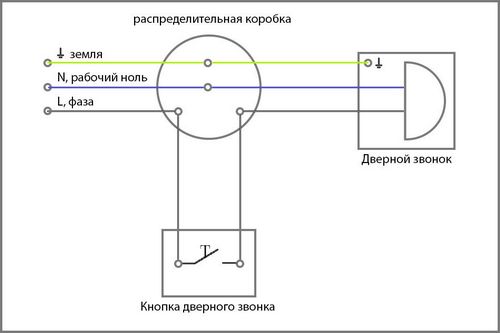

Стандартная схема подключения дверного звонка в точности копирует схему обыкновенного выключателя, а она, как известно, самая простая среди всех имеющихся электрических схем. Только вместо лампочки используется звуковой механизм, а вместо выключателя – кнопка. Ноль подключается к звуковой панели, а фаза – к кнопке. При этом оба элемента также соединены между собой. При нажатии на кнопку фаза замыкается и раздается звуковой сигнал.

Установка звукового механизма

Если все провода в квартире уже проложены, то установка дверного звонка не займет много времени. Устройство работает от тока, поэтому нужно соблюдать правила безопасности при работе с электрическими приборами. Подсоединение электрического изделия проводится только после того, как было отключено питание во всей квартире.

Как установить дверной звонок: схема подключения и устройство

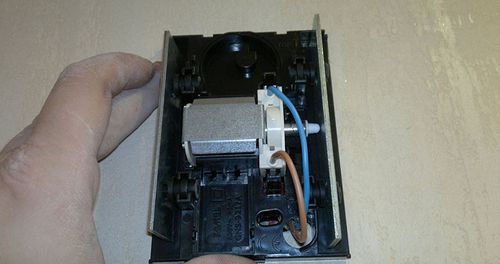

Подключение дверного звонка к току производится путем соединения его контактов с проводкой квартиры. Если они слишком длинные, то их нужно подрезать и зачистить строительным ножом. Электрики рекомендуют уже соединенные провода сдавить слегка плоскогубцами, чтобы соединение было надежнее, а контакт лучше. Соединения изолируем и проверяем, все ли работает. Если четырех проводной механизм подключают к двухпроводной проводке, то определяется фаза и ноль, которые будут участвовать в подключении. Остальные провода соединяются между собой и тщательно изолируются.

Если проводной звонок успешно работает, то самое время приступить к его креплению к стене.

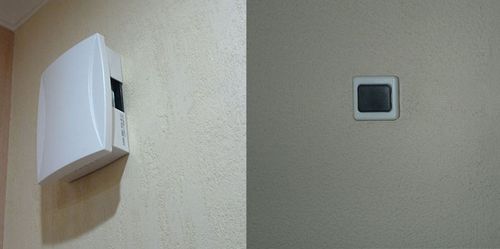

Место установки, как правило, находится в коридоре или прихожей. При этом в радиусе полутора метров от устройства не должно находиться радиаторов или других отопительных приборов. В месте установки в стене, дрелью делается отверстие и с помощью дюбелей и саморезов крепится панель звукового механизма. Скрытые отверстия для крепления предусматривают все производители приборов. В рамке двери сверлится отверстие для соединения проводами звуковой панели и кнопки.

Установка кнопки

Кнопка звонка состоит из двух контактов, один из которых подпружинен. При нажатии на нее он касается второго, цепь замыкается и механизм звенит. При отпускании происходит размыкание контактов.

Как установить дверной звонок: схема подключения и устройство

Для установки кнопки должно быть подведено два провода, которые нужно подсоединить к двум ее контактам. Соединения хорошо обматываются изолентой или надежно крепится клеммами в зависимости от того, как это предусмотрено в вашем приборе. А сама кнопка крепится к стене с помощью деревянной панельки.

Проводной звонок с двумя кнопками

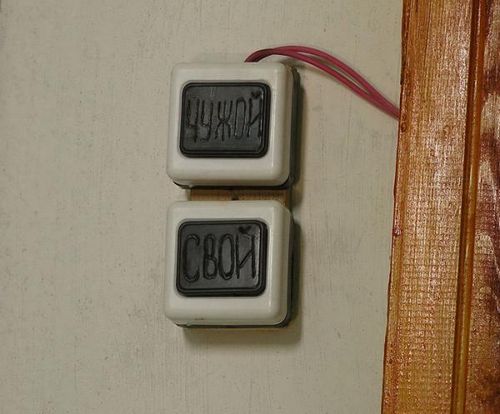

Не редко встречается ситуация, когда нужно подключить к одному звонку две кнопки. Это необходимо, например, когда есть один общий тамбур для нескольких квартир. Одну в таком случае ставят в тамбуре, а вторую на площадке перед дверью. Схема подключения устройства тогда будет иметь две параллельные кнопки. При нажатии на любую из них цепь замкнется и механизм сработает.

Как установить дверной звонок: схема подключения и устройство

Подключить дверной звонок самостоятельно вполне возможно. Вся процедура займет не более получаса при условии наличия проводки.
