Предохранительный клапан для бойлера - очень важная детальЧтобы определиться с тем, для чего именно нужен предохранительный клапан для водонагревателя, первоначально стоит вспомнить некоторые правила из физики. А именно, всем известно то, что когда вода начинает нагреваться, она увеличивается в объеме. Если нагреть ее до 80 ^оС, то она увеличиться в объеме на 2 – 3%, в зависимости от того, какой температуры вода была до нагрева.

Содержание:

• Предохранительный клапан для бойлера
• Обратный клапан для водонагревателя
• Клапан сброса давления воды: как подобрать
• Регулировка предохранительного клапана
• Установка предохранительного клапана на водонагреватель
• Для чего нужен предохранительный клапан (видео)

Предохранительный клапан для бойлера

В силу того, что емкость, в которой нагревается вода в бойлере полностью герметичная, то сильный нагрев повышает давление внутри нее. Если отсутствует регулировка давления, то в конечном итоге может произойти взрыв. В данном случае приходит на помощь клапан безопасности, сбрасывающий определенное количество давления.

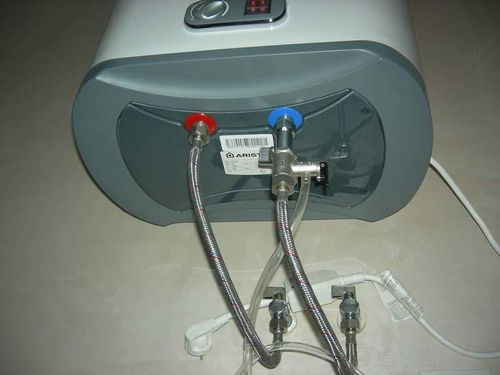

Предохранительный клапан для бойлера предотвращает проникновение воды обратно в водопроводную трубу

Другими словами, обратный запорный клапан:

• Предотвращает проникновение воды обратно в водопроводную трубу;
• Способствует нормализации давления внутри устройства;
• Предоставляет возможность сливать воду, если требуется техническое обслуживание устройства.

Установить его обязательно, как важно и то, что он должен быть надежным.

Обратный клапан для водонагревателя

Если тщательно исследовать клапан сброса воды и то, для чего он нужен, то можно увидеть то, что это целая система клапанов, в частности двух.

А именно:

1. Первый отвечает за сброс лишнего количества давления. Предохранительный клапан соединяется с отверстием, расположенным сбоку корпуса.
2. Второй клапан находится снизу около входного отверстия. Именно за счет него холодная вода не вытекает из устройства, если нет давления в водопроводе.

До того момента, пока внутри емкости воды меньше, чем в водопроводе, она отжимает пластину в обратном клапане и поступает в емкость. Как только давление становится одинаковым, пружина начинает давить на пластинку в гнезде корпуса, что предотвращает поступление дополнительного объема жидкости.

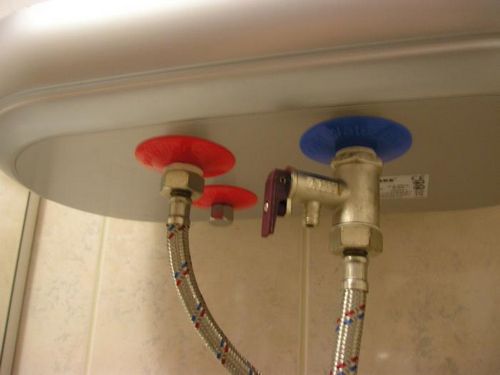

Обратный клапан необходим для того, чтобы холодная вода не вытекала из устройства, если нет давления в водопроводе

Последующие действия по активации и блокированию клапана осуществляются по требованию.

Внутри бойлера происходит постепенное расширение жидкости при нагревании. После того как превышен допустимый предел давления горячей воды, проводится сжимание пружины в предохранительном клапане.

Далее проводится выход пластины из гнезда, открытие отверстия и стекание лишнего количества жидкости. Как только достигается оптимальный уровень давления, пластина возвращается на свое место в исходное положение.

Рассматривая устройство и то, как работает механизм, можно сделать вывод о том, что предохранитель требуется для аварийного спуска давления, чтобы не испортить технику и не столкнуться с чрезвычайным случаем.

Клапан сброса давления воды: как подобрать

Спускной клапан в каждом виде бойлера идет индивидуальный, и он входит в комплект от производителя.

Особенность каждого клапана заключается в:

• Параметрах;
• Разъемах;
• Способу установки и месту расположения.

Если требуется провести замену клапана, нужно в первую очередь ознакомиться с технологией проведения работы и при необходимости лучше обратиться к специалисту по сантехническому оборудованию. В среднем резьба труб в многоквартирных и частных домах на водопроводных трубах составляет ½ дюйма, а потому выбирают изделие по рабочему давлению.

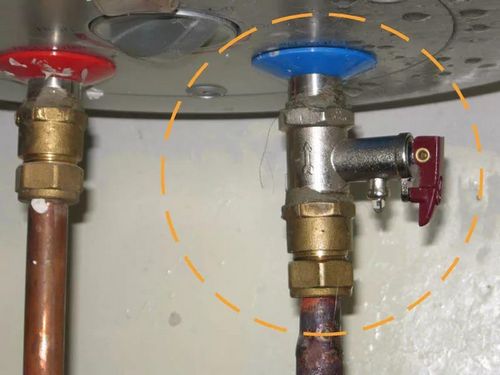

Клапан сброса давления воды - индивидуальная деталь для каждой модели водонагревателей

Величина давления указывается в инструкции к каждому водонагревателю.

Если уровень защитного устройства рассчитан на большое давление, то при монтаже аппарата может быть аварийная ситуация вплоть до разрыва бака, трубы и не только. Если деталь будет установлена с меньшим давлением, нежели в устройстве, то клапан будет постоянно подтекать.

При покупке бойлера нужно обязательно проверить наличие предохранительного клапана, а также удостовериться в том, что он исправен и отлично подходит к назначенному месту.

Паспорт водонагревателя содержит информацию о том, в какую сторону нужно поворачивать клапаны при проверке. При приобретении клапана отдельно нужно проконсультироваться с продавцом, чтобы не подвергать опасности ни себя, ни устройство. В течение эксплуатации водонагревателя, нужно обязательно проверять клапан и все оборудование на наличие неисправностей.

Регулировка предохранительного клапана

Установка клапана на емкость для нагрева воды требует тщательной работы и максимальной концентрации. Именно на момент монтажа проводится своеобразная регулировка клапана, в котором есть пружинный механизм. Регулирование осуществляется специальной ручкой, которую не нужно подбирать, ведь она идет в комплекте. А именно, проводится поворот такой детали, как регулировочный колпачок, сжимающий стальную пружинку, и таким образом идет перемещение груза по рычагу.

Важно! Если отопительная система функционирует стабильно и без перебоев, а также если не превышается давление, то сбросной или предохранительный клапан не работает в течение длительного времени.

Это способствует засорению клапана и соответственно его загрязнению.

Регулирование предохранительного клапана осуществляется специальной ручкой, которая идет в комплекте

Чтобы этого избежать потребуется:

• Регулярно проводить осмотр клапана;
• Включать клапан и осуществлять специальный маневр;
• Своеобразное прочищение.

Именно так можно избежать порчи изделия, ведь оно может потребоваться в совершенно любой момент, а при неисправности возможны серьезные последствия вплоть до поломки изделия.

Категорически не рекомендуется применять в системе отопления двухпозиционные клапан. Это вполне объяснимо, так как при достижении критического уровня давления происходит автоматическое открытие устройства, что снижает уровень максимально быстро, точно так же, как и последующее закрытие клапана. Все это становится причиной гидроудара, который приводит к разрыву треб и самого бака.

Установка предохранительного клапана на водонагреватель

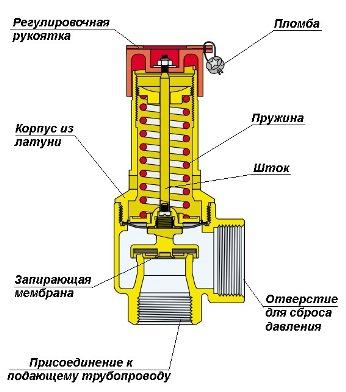

Принцип действия косвенного или защитного клапана достаточно прост, ведь в нем установлено два цилиндра. Большой цилиндр – это так называемый обратный клапан, обладающий специальной створкой или тарельчатым клапаном. Именно он приводится в действие небольшой пружиной.

Оба кончика цилиндра имеют специальные резьбовые детали, посредством которых и осуществляется соединение изделия с нужными разъемами.

Маленький цилиндр установлен вертикальным образом относительно большого. Кончики заткнуты специальными заглушками, и он оснащен дренажной трубкой, а также встроенным маленьким клапаном. Есть определенные виды клапанов, устанавливаемых на бойлер.

Они могут отличаться по ключевому параметру, к примеру, по способу монтажа:

• Невозвратно-запорный.
• Приемный.
• Стальной.
• Шаровый.

В зависимости от того каким принципом действия обладает водонагреватель существуют различные виды обратного клапана: прямой, непрямой, рассчитанный на две позиции и пропорциональный.

Предохранительный клапан отличается способом монтажа

Есть и типы обратного клапана, у которых различная высота поднятия запора:

• Полноподъемный.
• Среднеподъемный.
• Малоподъемный.

Приобретение предохранительного клапана нужно проводить в специализированных магазинах и желательно взяв с собой старую деталь. При отсутствии такой детали стоит полагаться на технические характеристики модели водонагревателя. Стоит заметить, что предоставляя работу по монтажу или обслуживанию предохранителей мастеру, тем самым можно обезопасить себя от серьезных последствий.

В частности:

• Поломки;
• Разрыва труб;
• Взрыва бака.

Специалисты используют не только нужные приспособления, но и предоставляют гарантию на осуществляемые действия. Иными словами, доверяя работу специалисту можно не переживать за то, что срок эксплуатации оборудования может сократиться или же клапан не будет выполнять своей поставленной задачи.

Для чего нужен предохранительный клапан (видео)

Категорически запрещено запускать бойлер без грамотного монтажа клапанов и без предварительной проверки качества установки, которая проводится посредством тестового запуска оборудования. При отсутствии протечек или же воздухопропускания, аппарат можно эксплуатировать без опасений. Подрывной защитный механизм должен быть исправным.
