Проходной выключатель: схема подключения на 2 точки, выбор, цены

Для управления освещением из разных мест используется проходной выключатель. Схема подключения на 2 точки является наиболее распространенной в домашних условиях, поэтому она и будет рассматриваться. Варианты с манипуляцией сразу из нескольких мест подходят больше для коммерческих и промышленных помещений.

Содержание:

• Два основных вида
  • Клавишные приборы
  • Сенсорные аналоги
• Эксплуатация в домашних условиях
• Ознакомление с принципом работы
• Проходной выключатель: схема подключения на 2 точки приборов с разным количеством клавиш
  • Схема подключения проходного выключателя с 2х мест при наличии одной клавиши
  • Процесс подсоединения двухклавишных приборов для двух основных точек
• Расценки на продукцию основных производителей
• Изготовление проходного выключателя из обычного аналога
• Подведение итогов
• Видео: схема подключения проходных выключателей из двух мест

Схема управления освещением из двух точек

Два основных вида

Беря за основу принцип работы, электрические выключатели проходного типа можно было бы назвать переключателями. По внешнему виду их трудно отличить от обычных аналогов, ведь различия кроются в системе контактов. Классифицируются они обычно по способу управления.

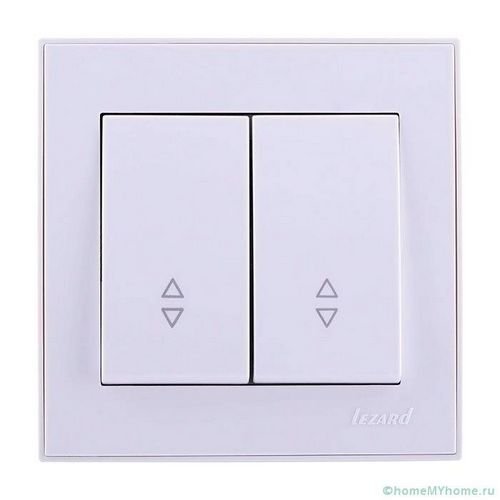

Выключатель 2-клавишный LEZARD RAIN

Клавишные приборы

Выключатели с клавишами являются более привычными, так как просты в подключении и эксплуатации. Они состоят из стационарных контактов, зафиксированных в корпусе и подвижного механизма, который поджимается пружиной. Количество клавиш обычно варьируется в пределах 1-3 штук.

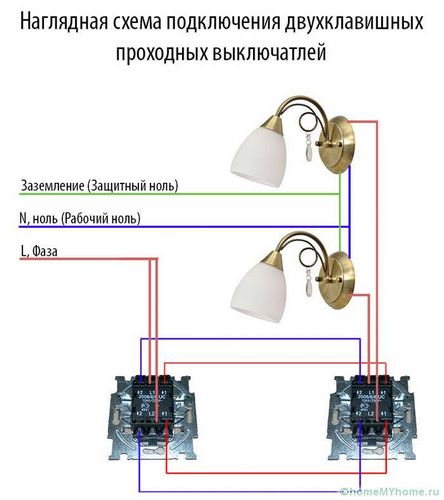

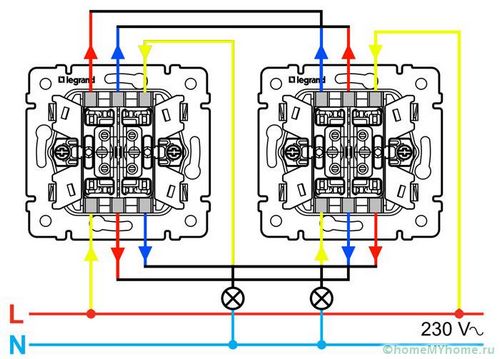

Схема подключения двухклавишных устройств

Сенсорные аналоги

Подобные выключатели удобны в эксплуатации. Они имеют стильный дизайн, благодаря чему элегантно смотрятся в современных интерьерах. При необходимости ими можно управлять дистанционно. Если происходит прекращение подачи электричества, то устройства переходят в режим выключено.

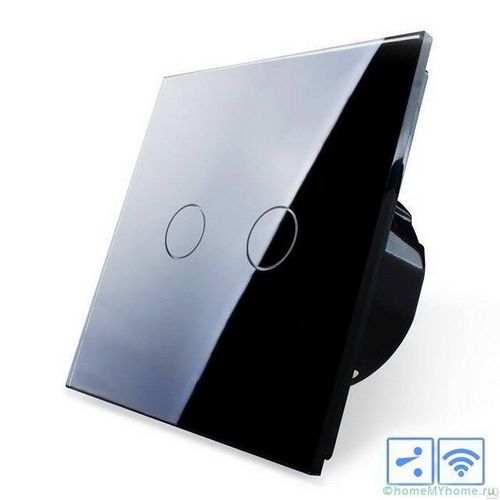

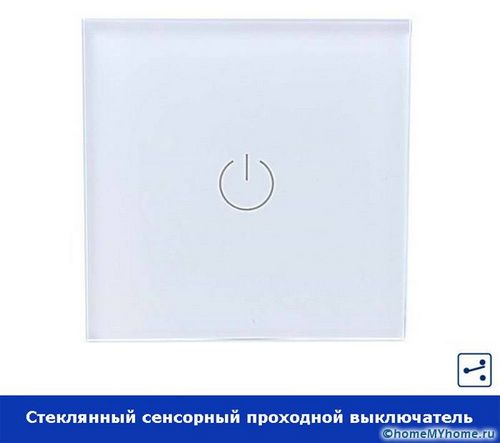

Внешний вид сенсорного прибора

Эксплуатация в домашних условиях

Для управления осветительными приборами в быту может быть очень полезен проходной выключатель. Схема подключения на 2 точки позволит сократить количество передвижений в некоторых помещениях. Чаще всего устройства устанавливаются в спальнях, коридорах и на лестницах.

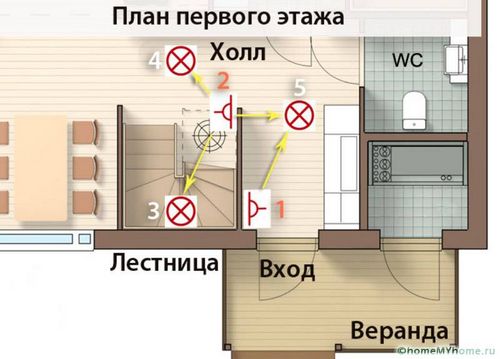

При входе в дом вы включаете свет выключателем 1 и, поднявшись на второй этаж, выключаете свет выключателем 2

Основные варианты эксплуатации представлены ниже.

• В спальне один прибор может быть установлен рядом с дверью, а другой – около кровати. Таким образом, при входе в помещение можно включить свет для приготовления ко сну и выключить его, не возвращаясь назад.
• Рядом с лестницей устройства монтируются на разных этажах. К примеру, при подходе к ней можно включить свет, а после подъема погасить его.
• В коридоре обычно приспособления устанавливаются в начале и конце.

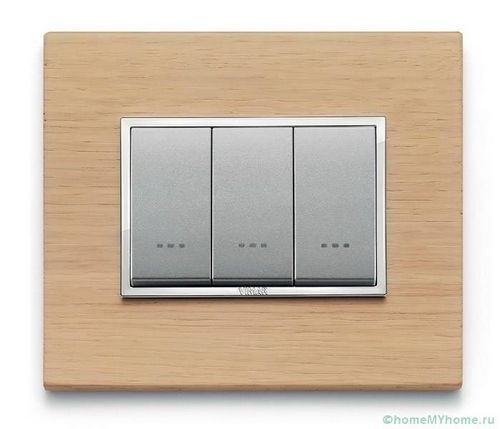

Трехклавишный переключатель является более функциональным

Обратите внимание! Самым главным критерием при выборе представленного выключателя можно считать количество клавиш. Оно в обязательном порядке должно соотноситься с числом групп осветительных приборов, включаемых одновременно.

Ознакомление с принципом работы

Перед тем как подключить проходной выключатель со схемой подключения любого типа, необходимо понять принцип его функционирования. Каждый прибор имеет три контакта, один из которых с одной цепи переключается на другую. Принцип действия базируется на перекидных контактах.

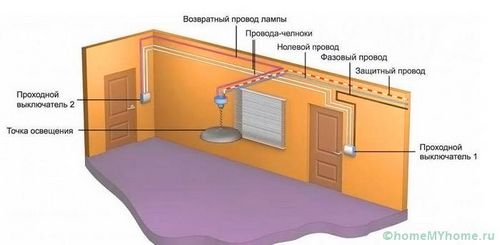

Расположение проводов в помещении с двумя точками управления

Когда положение переключателя меняется, электрический ток перенаправляется на определенную клемму. Замкнутой остается лишь одна из существующих цепей. Прибор освещения начинает работать при нахождении обоих тумблеров в одинаковых положениях.

Проходной выключатель: схема подключения на 2 точки приборов с разным количеством клавиш

Наиболее популярна схема подключения проходного выключателя с двух мест, но она может осуществляться для устройств с разным числом клавиш. Все они имеют разное количество контактов, поэтому при подсоединении проводов могут возникать некоторые сложности.

Схема подключения проходного выключателя с 2х мест при наличии одной клавиши

Одной группой освещения можно управлять из двух мест, применяя одноклавишные выключатели. Они подключаются по достаточно простой схеме, которая должна рассматриваться в качестве учебного пособия для более глубокого понимания принципа работы.

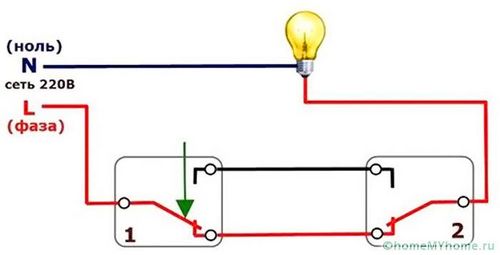

При подключении одноклавишного прибора применяется данная схема

С центральной линии питания фаза подключается на входящий контакт одного из рабочих переключателей. Выходные клеммы двух выключателей соединяются друг с другом. Второй контакт устройства присоединяется к осветительному прибору с учетом приведенной схемы.

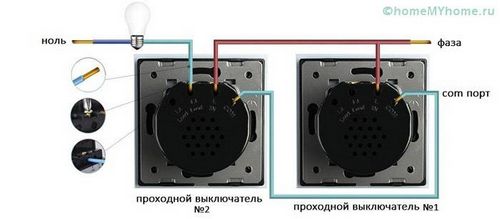

Схема для подключения сенсорных выключателей

Процесс подсоединения двухклавишных приборов для двух основных точек

Более сложной является схема с подключением двухклавишного проходного выключателя непосредственно с двух мест. Такой вариант дает возможность производить управление сразу двумя группами освещения. Приборы с двумя клавишами способны работать на два основных направления.

Провода должны быть соединены в такой последовательности

Двухклавишные блоки монтируются в определенных местах непосредственно в установочных коробках. В нужных зонах располагаются все группы освещения. К источникам света подводится трехжильный кабель (N – ноль, L – фаза и заземление).

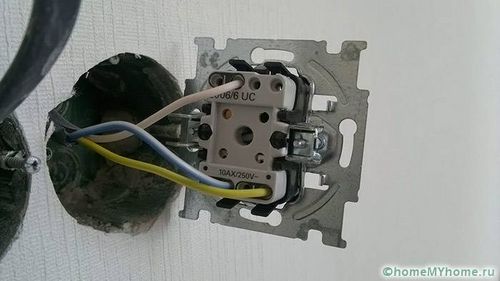

Монтаж и подключение устройства

Монтаж при желании можно выполнить, применяя четыре одинарных выключателя, но в этом случае рациональность будет отсутствовать. Установка двухклавишных аналогов является более выгодной, так как экономится кабель вместе с распределительными коробками.

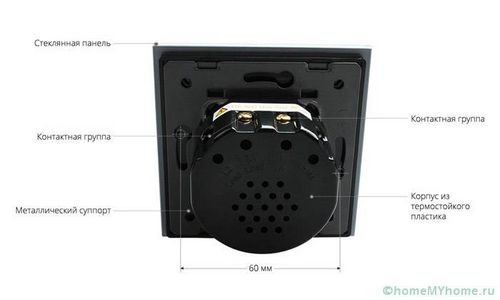

Так выглядят сенсорные изделия с обратной стороны

Представленная схема проходного выключателя с двух мест открывает гораздо больше функциональных возможностей, чем упомянутая выше.

Расценки на продукцию основных производителей

Стоимость продукции может варьироваться в зависимости от количества клавиш, способа управления и известности производителя. В таблице рассматриваются средние цены на двухклавишные аналоги.

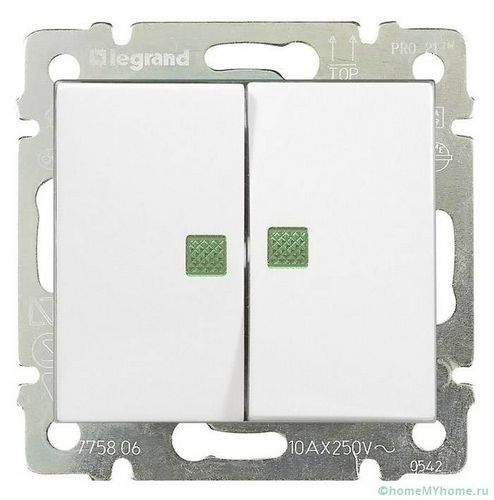

Двухклавишный выключатель Legrand с подсветкой

Таблица 1 . Средняя стоимость выключателей

Изображение	Производитель и модель	Стоимость в рублях
	Werkel WL02-SW-2G-2W-LED	556
	ABB BASIC 55	611
	MAKEL Manolya	239
	Schneider electric Sedna SDN0500170	395
	TDM Лама SQ1815-0207	440
	Lezard Мира 701-0701-105	325
	LEGRAND VALENA	496

Из сенсорных выключателей можно выделить продукцию Livolo. Лицевая сторона приборов обычно изготавливается из каленого стекла, устойчивого к механическим воздействиям. Поверхность способна выдерживать не менее 100 тысяч циклов включения и выключения.

Сенсорное проходное устройство Livolo с функцией ДУ на 2 линии

Светодиодная подсветка позволяет легко найти прибор в полной темноте. При касании мокрыми руками негативных последствий не происходит, так как изделия являются влагостойкими. Цена таких устройств колеблется от 1500-3000 рублей.

Существует возможность дистанционного управления устройством по специальному радиоканалу. Таким образом, включать и выключать освещение можно из разных помещений, которые находятся в зоне действия пульта. Такой вариант управления более удобен, чем при системе ИК, функционирующей в зоне прямой видимости.

Изготовление проходного выключателя из обычного аналога

При необходимости обычный выключатель вполне реально переделать в проходной аналог самостоятельно, ведь внешне они не отличаются друг от друга. Различия начинаются лишь при рассмотрении внутренних частей.

Сравнение схемы работы обычного и проходного устройства

Переделывание предполагает добавление контакта в обычный выключатель, то есть вместо двух клемм должно получиться три. Для этого необходимо взять два простых прибора: одноклавишный и двухклавишный. Они должны быть изготовлены одним производителем. У двухклавишного устройства просто меняются выводы.

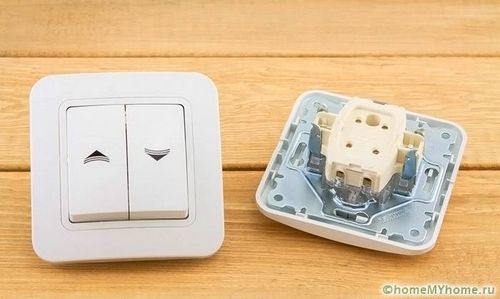

Внутренняя часть выключателя с двумя клавишами

Подведение итогов

Для повышения комфортности проживания можно приобрести или сделать самостоятельно проходной выключатель со схемой подключения на 2 точки. Доступ к осветительным приборам определенных категорий поможет упростить повседневные действия. Выбор конкретного варианта подключения будет зависеть от количества источников.

Видео: схема подключения проходных выключателей из двух мест
