Первым и немаловажным этапом, предшествующим монтажу проводки, является схема проводки в доме. Это одна из причин, почему человеку несведущему за проведение проводки своими руками лучше не браться. Человеку, не разбирающемуся в электрике, что схема внешних проводок цеха, что принципиальная схема электроснабжения в доме будут на одно лицо.

Грамотное со знанием дела составление схемы – залог правильной электропроводки. Без составления схем, не следует приступать к электропроводочным работам, особенно это касается скрытой проводки, план которой должен быть сохранен на случай ремонта.

Содержание:

Схема проводки

Схема проводки в доме или в квартире – это не один чертеж. Для подробного проектирования создается несколько схем. План-схема проводки в квартире или доме представляет собой подробный план, на который нанесена разводка проводки внутри строения, включая расположение розеток, выключателей и светильников.

Руководством для монтажа проводки является принципиальная схема электроснабжения.

Схема подключения и распределения электропроводки показывает, как внешняя и внутренняя проводка подключаются к счетчику, УЗО и автоматам, расположенным во вводном щите.

На схемах указываются группы потребителей, к которым отходят провода. Соединение «участников» цепи может быть последовательным или параллельным. При последовательном соединении нескольких осветительных элементов и перегорании одного из них не будет работать вся цепь. Разводка проводки может осуществляться несколькими способами:

  • Когда к каждому потребителю (розетке или светильнику) от щитка ведется отдельный провод. В таком случае не используются распределительные коробки и не перегружается проводка, но групп получается слишком много, соответственно много уходит провода и нужно покупать много автоматов и устанавливать большой распределительный щиток.
  • Целая группа электрических точек может быть последовательно соединена с щитком.
  • Использование распределительных коробок. Деление на распределительные группы может быть выполнено по помещениям: к каждой комнате будет идти провод, от которого ответвятся провода к розеткам, выключателям и светильникам в этой комнате. Но чаще используют смешанный принцип деления: выделяют группы розеток, освещения, мощных бытовых приборов, розеток и освещения санузла. Может быть отдельно выделена линия кухни или хозяйственных помещений.

Своими руками создавая схему электропроводки, нужно выбирать как можно более короткие трассы, продумать способ прокладывания проводов, выбрать их вид, определиться с количеством и типом электроустановочных элементов и наполнения вводного щитка. Схемы помогут запланировать как количество, так и качество материала.

Существуют типовые схемы однофазной и трехфазной проводки, схемы проводок в частном доме, в панельном доме, в хрущевке, в однокомнатной и двухкомнатной квартире и т.п., которые можно найти в интернете.

Если, например, при замене проводки в панельном доме, маршрут ведения проводки по квартире устраивает, то можно протянуть новую проводку по тем же полостям в стенах панельного дома. Так как по сути ничего не меняется, схему скрытой можно просто нарисовать для себя.

При монтаже новой проводки в строящемся здании или при глобальной перепланировке электрической сети с увеличением потребляемой мощности, индивидуальный проект электропроводки, состоящий из подробных схем, заказывается в профильных организациях и согласуется с государственными органами.

Стоимость составления электрики

Стоимость разводки электрики на бумаге в Москве составляет от 120 рублей/ кв.м., в Киеве – от 12 гривен за квадратный метр (внутренняя проводка). Проект внешней проводки для дома обойдется в большую сумму – в Киеве без согласования за проект возьмут от 5000 гривен(согласование будет стоить не меньше). Но проект, выполненный под заказ, будет представлять собой не просто наброски, а полноценную техническую документацию, которую за дополнительную плату еще и утвердят в нужных инстанциях.

Схема проводки в квартире или доме. Схема проводки в панельном доме. Стоимость составления электрики - ЭтотДом

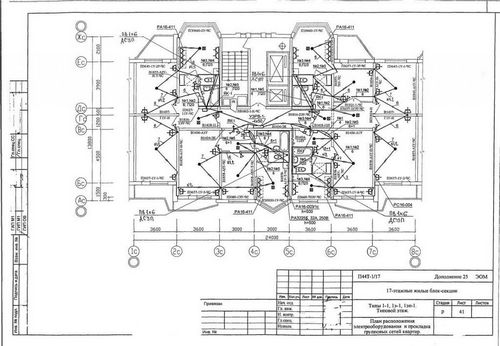

Схема 1 — План-схема проводки

Схема проводки в квартире или доме. Схема проводки в панельном доме. Стоимость составления электрики - ЭтотДом

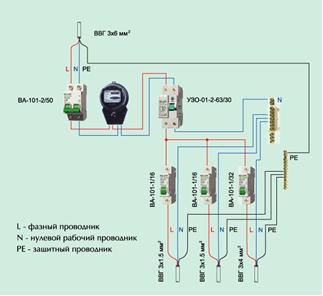

Схема 2 — Схема подключения проводки
