Теплый пол под линолеум своими руками - пошаговая технология!

Линолеум – популярное и практичное покрытие для пола, а сделать его комфортным поможет смонтированный под ним теплый пол. Вариантов выполнения теплого пола несколько: с помощью электрического кабеля, инфракрасных рулонных пленок, а также труб водяного отопления. Оптимальным вариантом, чтобы сделать теплый пол под линолеум своими руками, является водяной теплый пол на полистирольной основе с автоматическим регулированием температуры.

Теплый пол под линолеум своими руками

Содержание:

• Достоинства теплого водяного пола под линолеум
  • Необходимые материалы
  • Технология монтажа

Достоинства теплого водяного пола под линолеум

• Отличная теплоизоляция основы, все тепло от греющего пола направлено внутрь помещения;
• Минимальная толщина бетона для стяжки позволяет сэкономить материалы;
• Экономичность системы – полы прогреваются быстро;
• Отсутствие электромагнитных излучений снижает электризацию линолеума;
• Водяной пол безопасен для любых помещений и создает дополнительную гидроизоляцию, поэтому его можно использовать в кухне.

Необходимые материалы

В первую очередь, для выполнения такого пола необходима возможность подключения к высокотемпературному контуру отопления. Также для монтажа пола понадобятся:

• Коллекторный шкаф с насосным и распределительным оборудованием;
• Электрические сервоприводы для регулирования температуры;
• Управляющий коммуникатор;
• Демпферная лента из вспененного полистирола;
• Пароизоляция;
• Полистирольные панели с покрытием;
• Металлополимерная труба;
• Терморегулятор;
• Бетон с пластификатором;
• Инструмент для монтажа металлополимерных труб: труборез, пресс-клещи, пружинный кондуктор, калибратор.

Технология монтажа

Монтаж теплых полов под укладку линолеума включает несколько этапов, и, благодаря современным материалам, его можно выполнить самостоятельно.

• Монтаж начинают со сборки системы управления и распределения теплоносителя. Устанавливают в помещении коллекторный шкаф.
• Монтируют насосно-смесительный узел. Он играет важную роль в системе теплых полов – создает отдельный контур с регулируемой температурой воды.
• Собирают коллекторный блок. Он отвечает за подачу теплоносителя в различные контуры пола и выполнен из двух коллекторов — подающего и обратного. В состав блока также входят расходомеры и обратные клапаны.
• Оборудование после сборки размещают в заранее установленном шкафу и соединяют с высокотемпературным контуром.

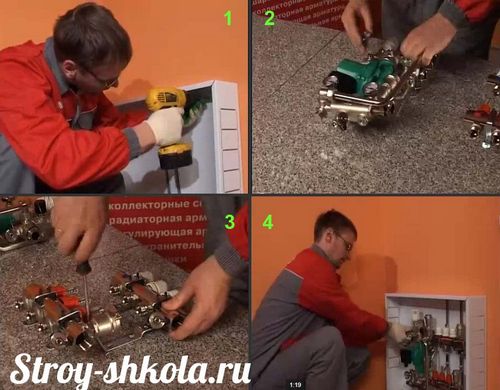

Монтаж коллекторного шкафа

• Подготовка чернового пола – важный этап. До начала работ необходимо выровнять пол и устранить все неровности, трещины, очистить его от мусора. Проверить его уровнем на отсутствие перекосов, при необходимости – выровнять.
• Вдоль стен для компенсации температурной деформации и дополнительной теплоизоляции по периметру пола укладывают демпферную ленту из вспененного полистирола. Ленту укладывают так, чтобы после заливки бетона лента выступала над его поверхностью.
• На пол укладывают пароизоляционную пленку, оставляя у стен запас около 10 см.
• Поверх пленки кладут плиты из полистирола с покрытием и бобышками. Они не только обеспечивают теплоизоляцию, но и образуют основу для труб. Плиты кладут внахлест, соединяя с помощью специального паза.

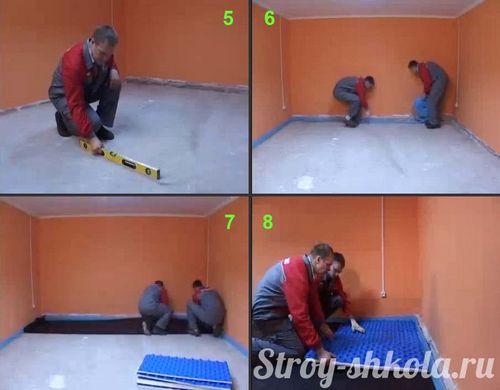

Монтаж пленки и плит из полистерола

• На плиты выкладывают металлополимерные трубы. Форма раскладки труб и расстояние между ними выбирается по результатам расчета. Трубу в каждом контуре по возможности кладут единой петлей.
• Укладывают трубы между специальными бобышками на полистирольных плитах – они обеспечивают фиксацию труб.
• Шаг укладки обычно составляет 150 или 300 мм и оговаривается в проекте расчета теплого пола. Способ укладки также указывают в проекте, обычно для жилых помещений это «улитка» или «змейка». Одновременно с укладкой труб устанавливают датчик температуры пола, поставляемый в комплекте с терморегулятором. Его вместе укладывают в гофрированную трубу с заглушкой и располагают на равном удалении от параллельно идущих петлей труб. Трубу укладывают между бобышками и выводят провод к терморегулятору.
• В месте изгиба труб для получения ровного радиуса и отсутствия изломов нужно использовать пружинный кондуктор.

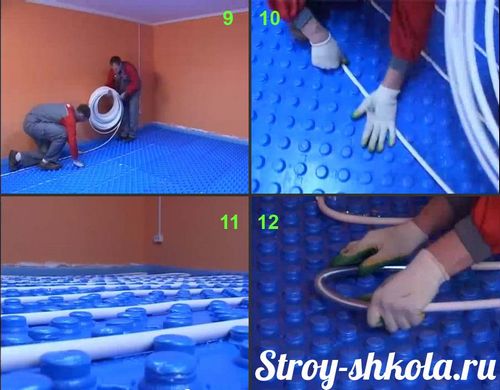

Укладка металлополимерных труб на плиты из полистирола

• После монтажа контуров трубы подключают к коллектору. С помощью трубореза обрезают их, снимают фаски с помощью калибратора нужного диаметра и устанавливают обжимные фитинги.
• Подключают трубы к коллектору, затягивают гайки с помощью гаечного ключа.
• Устанавливают сервоприводы для регулирования температуры подающей воды.
• На стену в удобном месте устанавливают терморегулятор.
