Устройство горячего протекающего пола в бане: опыт из первых рук

Проблема тяжелого пара, постоянно холодных полов, гниющих половиц и затхлости в парной знакома многим банщикам не понаслышке. На самом деле, все это решаемо, особенно на стадии строительства. Хороший эффект дает использование проливного пола (с щелями), прогреваемого и просушиваемого за счет вентиляции. Попробую объяснить, как данное техническое решение удалось реализовать мне в каркасной бане на винтовых сваях.

Содержание:

Как работает вентилируемый проливной пол?

Проливной пол – это классика, нет ничего сложного. Доски укладываются не впритык друг к другу, а с небольшими щелями. Вода, которая попадает на пол, просачивается через эти щели в подпол. Там она остается некоторое время. Если подпол не продувается и остается холодным, появляется запах сырости, постепенно доски пола начинают гнить. Кроме этого отмечается тяжелый пар, духота, появляется ощущение, что нечем дышать. Приятного мало.

Конечно, стоит отметить, что такая неприятность – общая, как для проливных полов, так и для обычных деревянных, с уложенными впритык половицами. Дерево, как ни крути, впитывает влагу и от этого начинает гнить.

Решить проблему можно посредством включения пола и подпола в общую систему вентиляции банных помещений. То есть нужно сделать так, чтобы теплый воздух из парной мог попасть в подпол, прогреть и просушить мокрые половицы. За счет конструктива проливных полов (наличия щелей) «заставить» горячий воздух опуститься в подпол и сделать там свою работу достаточно легко.

В моей бане это реализовано следующим образом:

  • в мойке и парилке используется проливной пол с общим подполом в виде поддона;
  • стены мойки и парной изолированы и разделены герметичной перегородкой;
  • печь внедрена в перегородку между мойкой и парилкой, топка выполняется со стороны мойки;
  • воздух для топки берется только из мойки (при закрытых дверях и окнах);
  • наружный воздух в баню подводится через вентканал, расположенный под конвекторами печи, доступа воздуха в парилку через другие каналы не предусмотрено.

При топке печи и возникновении тяги, внешний воздух через вентканал поступает к конвектору, прогревается и поднимается вверх – под потолок парилки. Постепенно он остывает, опускается и, под действием тяги, проходит через щели проливного пола в подпол.

Повторюсь, что подпол в моем варианте пола представляет собой герметичный поддон и прогретый воздух, попав в него, не рассеивается, а выходит через щели пола в помещение мойки. Затем – попадает в топку печи. Таким образом, воздух движется по контуру, продувая и прогревая подпол.

Следующие фото наглядно иллюстрируют технологические решения для описанной схемы вентиляции:

Устройство горячего протекающего пола в бане: опыт из первых рук

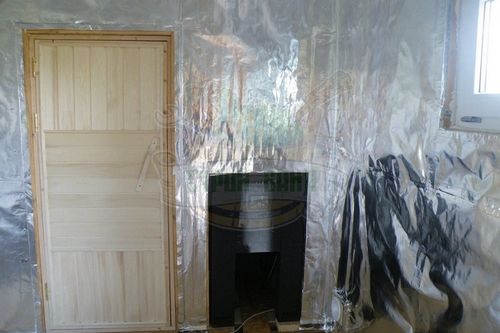

Перегородка между мойкой и парной, печь встроена в перегородку

Устройство горячего протекающего пола в бане: опыт из первых рук

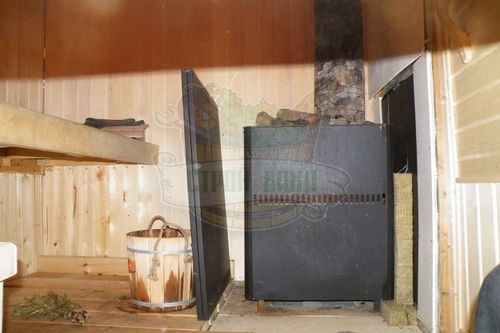

Под печкой находится вентканал, через который осуществляется доступ наружного воздуха к конвектору

Устройство горячего протекающего пола в бане: опыт из первых рук

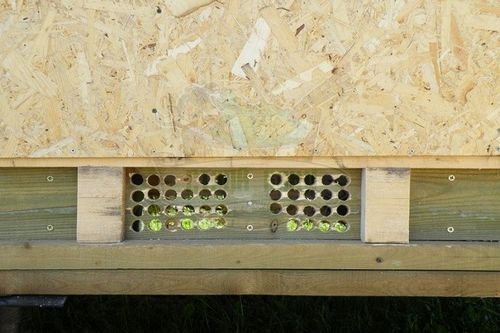

Отверстия вентиляционного канала в ростверке

В этом нет ничего сложного. Достаточно установить печь между мойкой и парной, устроить между лагами вентиляционный канал для подвода воздуха к конвекторам печи. И проливные полы с герметичным подпольем включатся в систему вентиляции. Теперь я подошел к самому главному вопросу, которому и посвящен мой фотоотчет, — вопросу устройства горячих проливных полов.

Пошаговый процесс строительства

Шаг #1. Монтаж ростверка и лаг

Устройство пола я начал после того, как были вкручены и залиты бетоном винтовые сваи, служащие фундаментом для моей строящейся бани. Высота столбиков над землей – 50 см, всего 10 штук.

Первый шаг – монтаж ростверка. Его я составил из горизонтальных лежней (доски 200х50 мм), выходящих во внутреннее межсвайное пространство и вертикально установленных досок 150х50 мм. Доски балки скреплены саморезами и прибиты гвоздями. Ростверк установлен на сваи и прикручен к ним анкерными болтами.

Лаги уложены на лежни, стянуты через вертикальные доски ростверка саморезами и прибиты гвоздями 100 мм.

Все доски антисептированы ХМФ БФ. По проекту, под ростверк будет задвинут поддон из поликарбоната и прикручен к лежням.

Устройство горячего протекающего пола в бане: опыт из первых рук

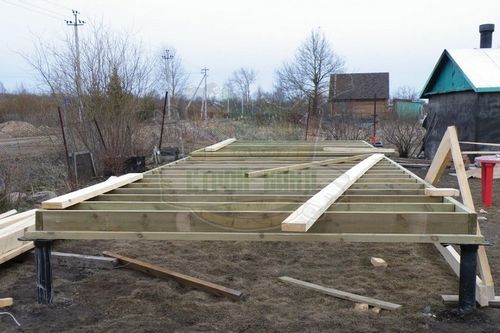

Ростверк уложен и прикручен к оголовкам свай

Шаг #2. Устройство вентканала

Чтобы обеспечить подвод воздуха к печному конвектору, в двух межлаговых промежутках (под печкой), был сформирован вентканал. Для этого я просверлил отверстия в доске ростверка, закрыл проем между лагами ригелями, подшил снизу лист OSB, швы промазал герметиком.

Устройство горячего протекающего пола в бане: опыт из первых рук

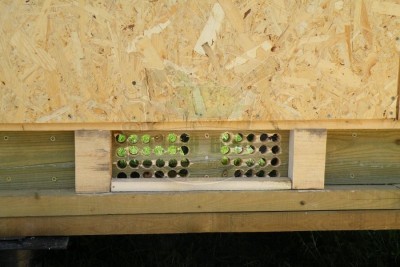

Отверстия в доске ростверка — для доступа воздуха в вентиляционный канал

Устройство горячего протекающего пола в бане: опыт из первых рук

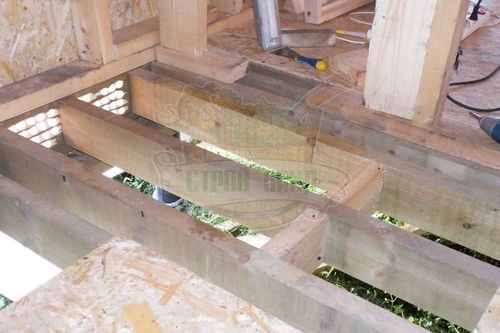

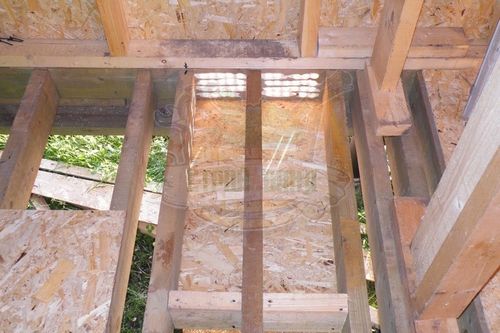

Лаги под днищем печи, формирующие каркас вентканала

Устройство горячего протекающего пола в бане: опыт из первых рук

Дно вентканала из листа OSB

Крышку для вентканала сделал двойной, также из OSB. В первой части крышки (она устанавливается капитально, не снимается), я вырезал отверстия, которые будут размещаться под дном печи. Накрыл их мелкой металлической сеткой – для защиты от попадания пыли и грязи.

Вторую часть крышки ничем не закреплял, ее можно снимать, чтобы прочистить вентканал в случае необходимости. Место стыка заклеил сантехнической лентой. Сверху на крышку положил две пластины СМЛ с вырезанными окошками так, чтобы они совпали с отверстиями в крышке вентканала. Все швы перекрыл герметиком. В результате у меня получился вентканал с термозащитой.

Устройство горячего протекающего пола в бане: опыт из первых рук

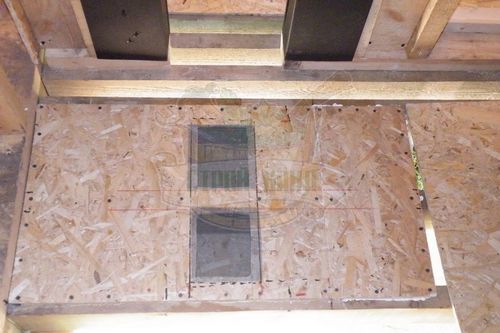

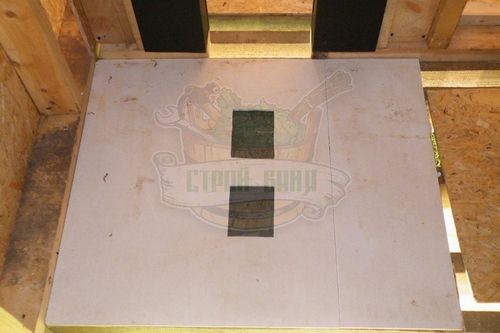

Крышка для вентканала сделана двойной с двумя отверстиями, через которые воздух будет попадать к конвектору печи

Устройство горячего протекающего пола в бане: опыт из первых рук

Стекломагниевый лист (СМЛ) — негорючий материал, обладающий отличными теплоизоляционными свойствами

Снаружи я поставил на отверстия вентканала анемостат, чтобы иметь возможность блокировать доступ к каналу (снижение тяги, защита от насекомых). Там же поставил приточный вентилятор, чтобы усилить приток свежего воздуха.

Устройство горячего протекающего пола в бане: опыт из первых рук

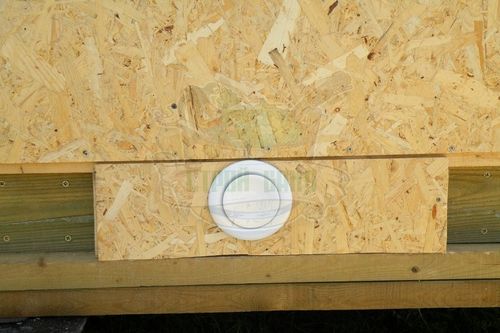

Анемостат позволяет открывать и закрывать вентканал по мере надобности

Устройство горячего протекающего пола в бане: опыт из первых рук

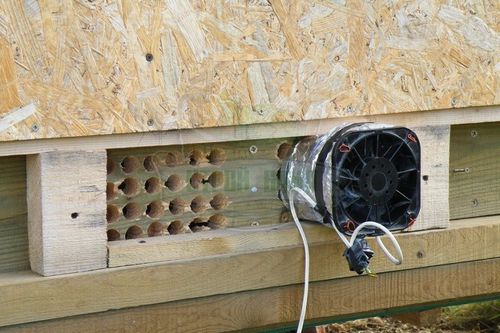

Приточный вентилятор позволяет увеличить приток наружного воздуха в парилку

Шаг #3. Сборка поддона

Напомню, что конструкция проливного пола у меня состоит из двух частей – непосредственно пола (половиц на лагах) и герметичного поддона, который задвигается под ростверк.

Начну с поддона. Составлен он из деревянного контура (доски) и поликарбонатного дна со сливом. Форма поддона – самая простая, предусматривающая наклон досок корпуса в правый угол ростверка. Туда идет слив.

Корпус сколочен из досок 150х50 мм, обработан антисептиком ХМФ БФ.

Материал днища – поликарбонат, используемый для теплиц, толщиной 4 мм. За него я не переживаю, это один из самых надежных и прочных конструкционных пластиков. Поликарбонат прикручен к доскам корпуса саморезами клопами. Места прилегания шляпок с поликарбонатом защищены сантехническим скотчем.

Устройство горячего протекающего пола в бане: опыт из первых рук

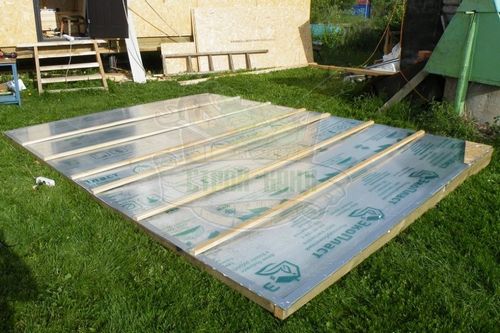

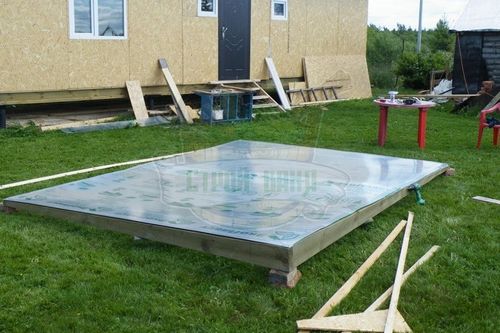

Поликарбонатный лист прикручен к деревянному корпусу поддона

Чтобы поликарбонат не прогибался, дно усилено деревянными рейками.

Устройство горячего протекающего пола в бане: опыт из первых рук

Рейки не позволят поликарбонатному дну провиснуть и треснуть под собственным весом и весом воды

Место слива подбито снизу треугольной накладкой из OSB. Все швы, стыки промазаны герметиком.

Устройство горячего протекающего пола в бане: опыт из первых рук

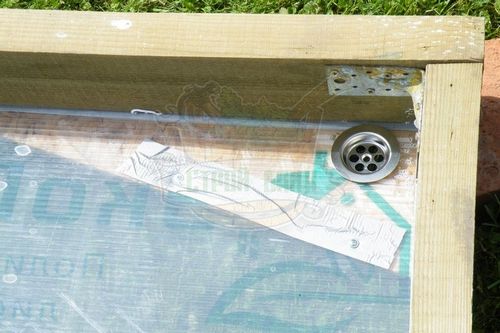

Место слива воды из поддона

Готовый поддон задвинут под ростверк, смазан герметиком, поддомкрачен и прикручен к доскам-лежням сантехническим болтами. Стыки пролиты герметиком.

Устройство горячего протекающего пола в бане: опыт из первых рук

Поддон задвинут под ростверк бани

Устройство горячего протекающего пола в бане: опыт из первых рук

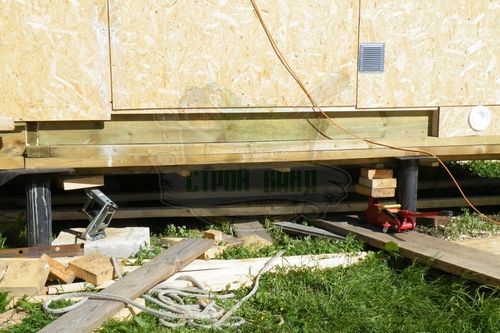

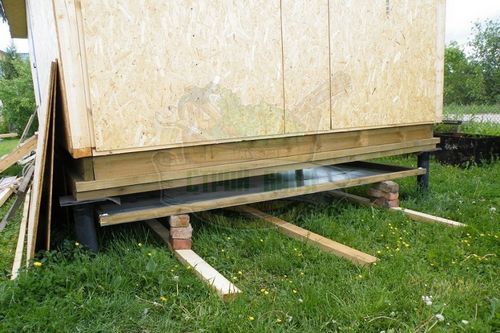

Установка домкратов и поднятие поддона к лежням ростверка

Поддон получился очень герметичным, вода уходит только через слив. Когда же слив забивается (мылом, мелким мусором), то вода стоит в поддоне, как в корыте. Этим обусловлена необходимость проверять состояние поддона и чистить слив по мере необходимости.

Устройство горячего протекающего пола в бане: опыт из первых рук

Поддон прикручен к ростверку

Чтобы схема вентилируемых полов работала, не обязательно делать специальный поддон, как у меня. Главное, чтобы подполье было герметичным.

Например, бетонным при использовании ленточного фундамента. Тогда стены фундамента станут стенами подполья. Но! Продухи придется затыкать во время протопки бани, иначе вместо прогрева пола можно получить выпадение конденсата на поверхностях подпола.

Шаг #4. Укладка половиц

В качестве половиц я решил использовать сухие строганные доски. Уложил их на лаги, оставил щели. Доски ничем не закреплял, просто выложил и все – благо, они тяжелые, поэтому практически не «гуляют». Такое решение помогает мне упростить уход за поддоном и его чистку. После посещения бани, доски снимаются, ставятся на ребро и высушиваются. Поддон можно помыть и почистить слив.

Устройство горячего протекающего пола в бане: опыт из первых рук

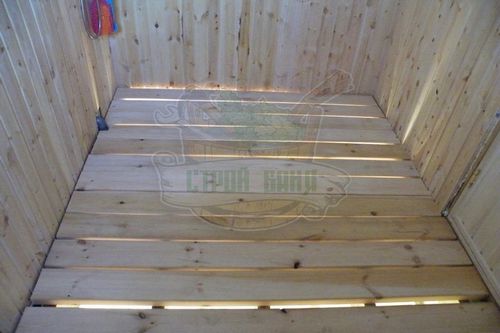

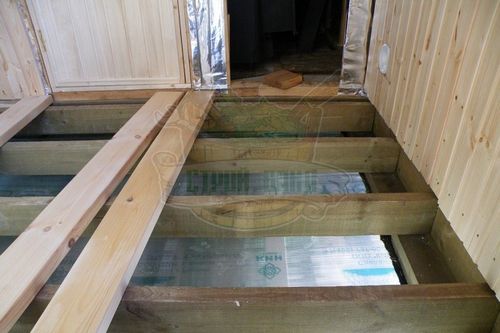

Половицы пола уложены с зазорами — для стока воды и свободной циркуляции воздуха

Устройство горячего протекающего пола в бане: опыт из первых рук

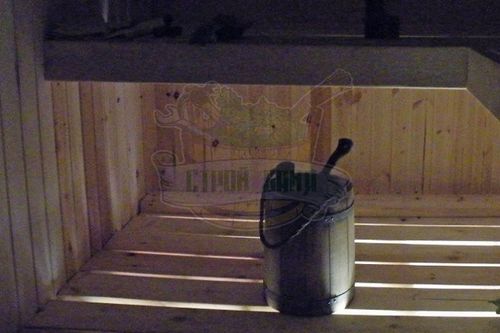

Горячий проливной пол в парной — достойное решение проблемы тяжелого пара и затхлого воздуха в бане

Результаты

В результате у меня в бане всегда теплые и сухие полы. А еще – легкий пар и быстрое прогревание всех поверхностей.

По климату в бане имеется следующее:

  • При закрытых дверях и топке печи температура на полке поднимается до 45°C за 10-15 минут (при условии предварительного небольшого прогрева бани с открытыми дверями до температуры на полке 25°C).
  • Через час банных процедур, температура на полке составляет около 60°C, половицы нагреваются до 50°C. Пол становится приятно теплым, почти горячим, как и стены с полком.
  • Пол в парной высыхает почти мгновенно, а в районе мойки – за несколько часов.
  • В парной легко дышится, так как обеспечивается приток свежего воздуха (который сразу же нагревается у печи) через вентиляционный канал.
  • Нет необходимости частого проветривания.
  • Нет запаха затхлости.
  • Чувствуется, что воздух суше, чем в старых русских банях, но, конечно, не до такой степени, как в сауне. Повысить влажность просто – нужно подлить воду на каменку.

Некоторые недостатки тоже имеются, но они незначительны, во всяком случае, для меня. Во-первых, КПД бани несколько снижено, так как постоянно идет подогрев свежего воздуха, нагретая порция сбрасывается на улицу. Во-вторых, на горячем полу сильно нагреваются различные мыльные принадлежности и шампуни. Нужно искать им другое место или выносить за пределы парилки во время особенно интенсивного парения.

А вообще, мне моя баня нравится. Прогрев за минимально короткие сроки, свежий воздух, теплые сухие полы. Проблема затхлости, гниющих половиц и холодного пола полностью решена.

Евгений
