Инфракрасный теплый пол - технические характеристики и мощность

Сегодня на рынке представлено несколько видов теплых полов, каждый из которых имеет свои достоинства и недостатки. Инфракрасный пленочный теплый пол также выделен в отдельную категорию. Его можно использовать в качестве обогрева не только пола, но и стен, и потолка. Такой теплый пол устанавливают в самых различных помещениях: жилых квартирах и домах, складских помещениях, офисах и гаражах. ИК теплый пол электрический пленочный появился не так давно, но сразу же обратил на себя внимание. Каждый день его приобретает все большее число покупателей.

Содержание:

• Характеристика технологии
  • Основные технические характеристики:
• Подсоединение к силовым проводам

Характеристика технологии

Современная технология пленочного теплого пола является экологичным, легким и тонким продуктом. Основное его преимущество в том, что он быстро монтируется и совмещается с разнообразными напольными покрытиями (ламинат, ковролин, паркет, линолеум и т.д.). Кроме того, такая система обогрева не опасна для человеческого здоровья, бесшумна, не сжигает кислород и не занимает места.

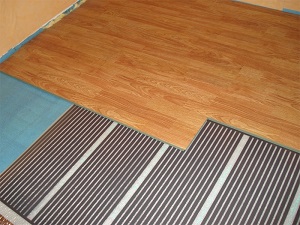

Структура ИК теплого пола представляет собой термопленку, которая излучает инфракрасные волны. Эластичный рулонный материал содержит специальный элемент, который начинает нагреваться при подключении пола к электросети. Самое важное в этой технологии то, что нагревается не воздух, а конкретные объекты и люди, благодаря чему значительно снижаются затраты на электроэнергию.

Термопленка состоит из карбоновой пасты, серебряной пасты, меди и полиэстеровой пленки.

Основные технические характеристики:

• Напряжение от сети 220 Вольт 50 Hz;
• Температура поверхности над термопленкой: от 45 до 80  градусов по Цельсию, в зависимости от режима;
• Максимальная мощность потребления: от 150 Вт/м2 до 400 Вт/м2, в зависимости от режима;
• Дальность инфракрасных лучей 91%;
• Длина волны 6-20 мкм;
• Пленка имеет температуру плавления 265 °C.

Обзор плечного теплого пола на видео ниже.

Подсоединение к силовым проводам

Пайка считается самым правильным способом соединения нагревательной пленки с силовыми проводами. Во время пайки необходимо нагреть поверхности медных токоведущих полос с силовыми проводами, после чего покрыть их расплавленным припоем (специальный легкоплавкий сплав). Таким образом, пространство между соединяемыми проводниками заполняется припоем, который частично там и растворяется. Благодаря этому, после того как затвердеет припой, место соединения будет иметь хорошую электрическую проводимость и механическую прочность.
