Теплый пол в гараже

Вот почему все больше автолюбителей задумываются об отоплении в гараже. Оптимальным вариантом для этого является теплый пол. Он равномерно прогревает воздух в помещении, причем максимум нагрева получают нижние слои, этим достигается экономия энергии. В гараже часто возникает необходимость заглянуть под машину, если вы для этого ляжете на теплый пол, то ваша спина будет вам благодарна.

Содержание:

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Особенности отопления гаража

Как правило, гараж не требуется нагревать до температуры жилого помещения. Для хранения автомобиля вполне достаточно 15 градусов, да и человек при такой температуре может чувствовать себя вполне комфортно в подходящей одежде. Нагрев гаража до более высоких температур будет требовать слишком большого количества энергии и экономически нецелесообразен.

СНиП 21-02-99. Стоянки автомобилей

СНиП 21-02-99

Важно подумать о достаточной теплоизоляции гаража. Если стены тонкие и имеют щели, то такой гараж будет тяжело нагреть даже до 15 градусов. Утеплите стены и потолок гаража с помощью пенофола или любого другого утеплителя. Не экономьте на этой процедуре, все затраты очень быстро окупятся за счет экономии на энергии.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

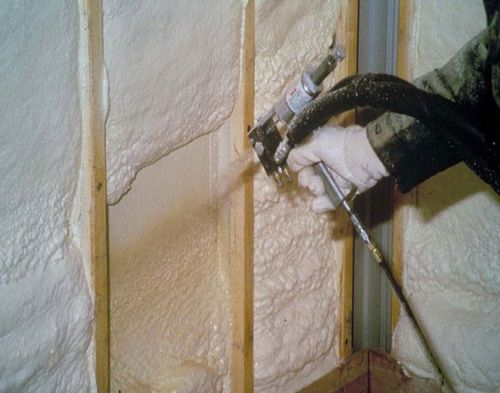

Утепление стен гаража

Пол в гараже подвергается повышенным нагрузкам по сравнению с полом жилого помещения. Это и воздействие колес автомобиля и случайные падения инструмента или запасных частей. Над нагревательными элементами должен быть достаточно толстый слой стяжки, обычно он составляет 40-80 мм. По этой причине не целесообразно применять инфракрасную греющую пленку, при такой толщине стяжки нагрев от нее будет слишком слабым.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

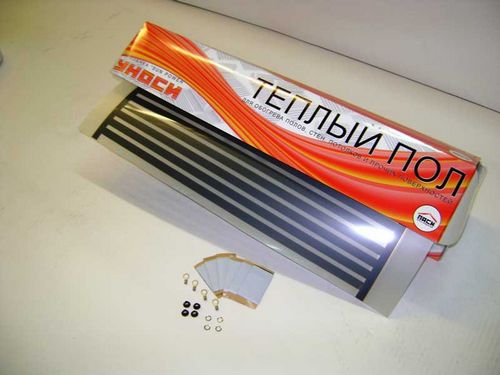

ИК пол в гараже монтировать нецелесообразно

В подавляющем большинстве случаев в гаражах используют электрический теплый пол на основе греющего провода либо водяной теплый пол. У каждого из этих типов обогрева есть свои плюсы и минусы, рассмотрим их подробнее.

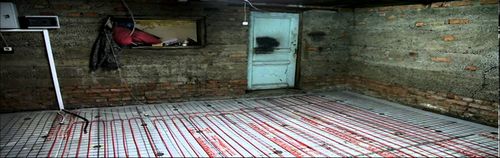

Электрический теплый пол в гараже

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Электрический теплый пол в гараже. Пример

В этом типе теплого пола нагрев происходит за счет тепловыделения в гибком проводнике под действием протекающего по нему электрического тока. Проводник нагревает плотно прилегающую к нему стяжку, от которой, в свою очередь, прогревается воздух в помещении.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

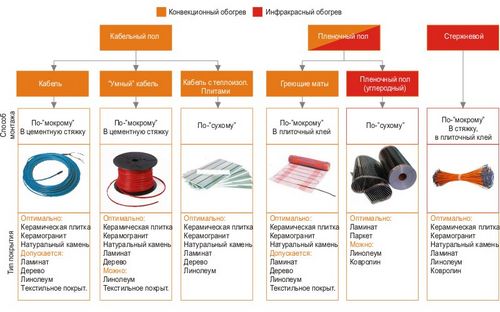

Основные виды электрических обогревательных конструкций

Электрический теплый пол весьма прост в монтаже и при этом надежен, но это и наиболее дорогой способ обогрева. Если зима будет достаточно суровая, то счет за электроэнергию вас неприятно удивит.

Чтобы снизить затраты нужно особое внимание уделить теплоизоляции гаража, используйте для стен и потолка слой изоляции не тоньше 60 мм. Не стоит забывать и о теплоизоляции пола, этот вопрос будет подробно рассмотрен чуть ниже.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

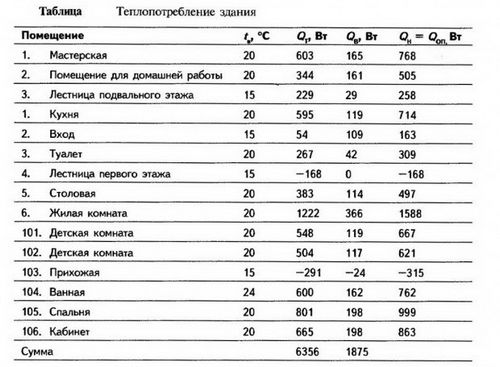

Теплопотребление различных зданий

На этапе проектирования электрического теплого пола необходимо выяснить выдержит ли электрическая сеть гаража подключение такой нагрузки. Исходите из расчета 120-140 Вт/м2, умножьте это значение на площадь вашего гаража и убедитесь, что сеть выдержит долговременную работу с такой нагрузкой.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

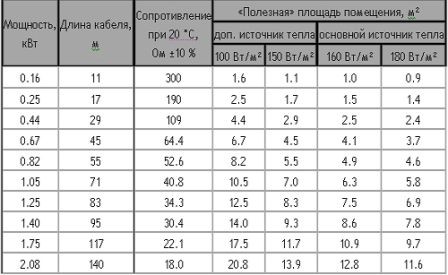

Примерная таблица расчета мощности и длины нагревательного кабеля

Как сделать теплый пол в гараже своими руками - Инструкция с фото

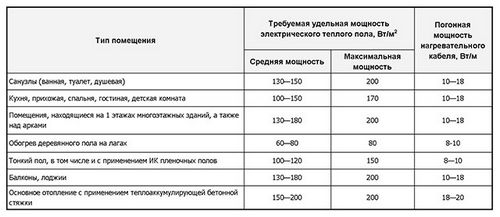

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Наименование Мощность, Вт Площадь обогрева Цена, руб.
Thermo 8 м 165 Вт до 1.5 м2 3494
Thermo 12 м 250 Вт 1.5-2.5 м2 4494
Thermo 18 м 350 Вт 2.5-3.5 м2 5662
Thermo 22 м 420 Вт 3.5-4.2 м2 6164
Thermo 25 м 500 Вт 4.2-5 м2 6751
Thermo 30 м 600 Вт 5-6 м2 7438
Thermo 35 м 710 Вт 6-7 м2 8538
Thermo 40 м 800 Вт 7-8 м2 9706
Thermo 44 м 900 Вт 8-9 м2 10599
Thermo 50 м 1020 Вт 9-10 м2 12170
Thermo 62 м 1250 Вт 10-12.5 м2 13750
Thermo 73 м 1500 Вт 12.5-15 м2 15949
Thermo 87 м 1800 Вт 15-18 м2 18825
Thermo 108 м 2250 Вт 18-22.5 м2 21574

Подготовка основания под электрический теплый пол в гараже

В большинстве случаев под гаражом находится грунт, а значит, необходимо позаботиться о надежной теплоизоляции пола. Это необходимо для того, чтобы исключить потери тепла на нагрев грунта, которые при неправильной теплоизоляции могут достигать 30%.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

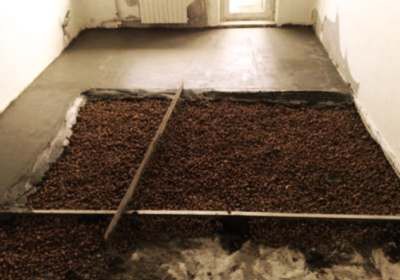

Пример утепления пола гаража керамзитом и заливка стяжки

Над грунтом заливается слой черновой бетонной стяжки. Черновая стяжка должна быть достаточно ровной и не иметь резких перепадов по высоте. После того как стяжка застынет, можно приступать к укладке теплоизоляции.

Теплоизоляция электрического теплого пола в гараже

Как сделать теплый пол в гараже своими руками - Инструкция с фото

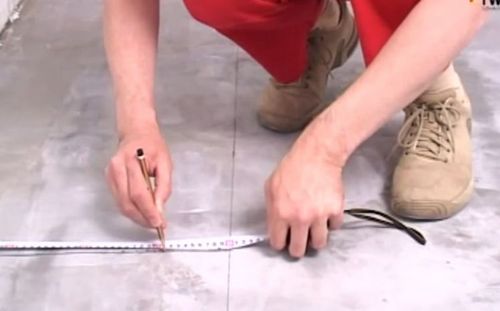

Разметка для определения мест прокладки теплого пола

В качестве изолирующего материала лучше всего выбрать пеноплекс или полистирол, толщина теплоизоляции должна составлять 30-80 мм в зависимости от суровости зим в вашей местности. Если температура в вашем регионе редко опускается ниже -15 градусов, то достаточно уложить 30 мм изоляции. Если же вы живете в регионе с суровыми зимами, то толщина утеплителя должна быть не менее 80 мм.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Укладка теплоизолирующего материала

Если в качестве нагревателя вы используете греющий провод, то поверх теплоизоляции укладывается специальная монтажная лента с шагом 50 см. Она нужна для фиксации витков провода. Лента прикрепляется к черновой стяжке с помощью дюбелей. Если вы используете греющие маты, то этот шаг нужно пропустить и сразу приступать к монтажу.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

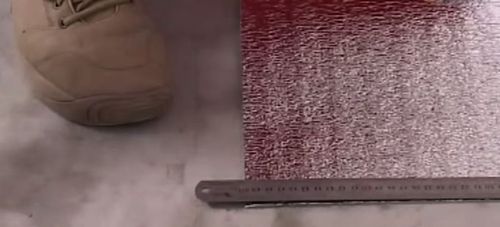

Укладка монтажной ленты

Монтаж нагревательных элементов электрического теплого пола

Если вы монтируете теплый пол на основе греющего провода, то уложите провод на пол витками с шагом 30 см и зафиксируйте его при помощи специальных усиков на монтажной ленте. Витки провода должны быть параллельны друг другу, избегайте сгибания провода под острым углом и чрезмерных натяжений.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

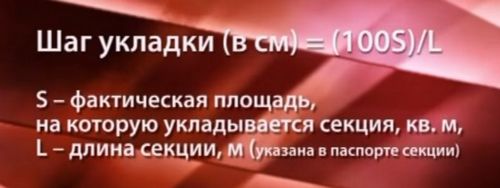

Шаг укладки

Обратите внимание, что поверхность, под которой расположен греющий провод должна быть открытой и отдавать тепло воздуху. Если вы планируете установить в гараже верстак или стеллаж для хранения инструмента, то заранее определитесь с местом установки и не закладывайте там провод.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

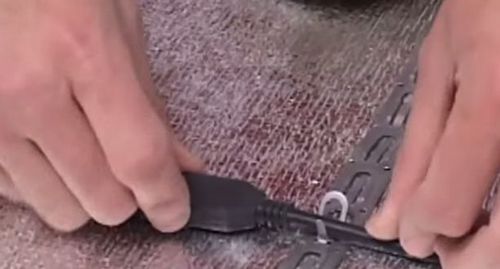

Крепление провода на монтажной ленте

Старайтесь не наступать на провод во время монтажа и не допускайте повреждения изоляции. Провод под стяжкой обязательно должен быть цельным, не допускается делать скрутки или пайки разных кусков провода и заливать их в стяжку, это серьезно снизит срок службы и надежность теплого пола. Если вы повредили провод во время монтажа, то замените весь контур.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

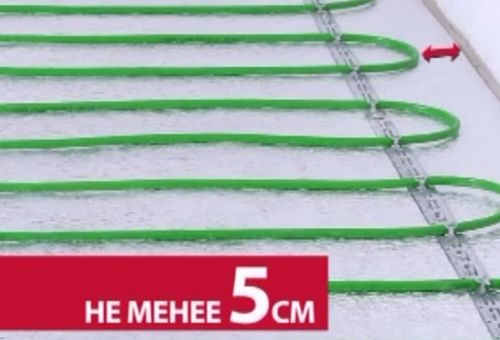

От кабеля до стены должно быть не менее 5 см

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Между витками не может быть менее 8 см

Более удобным вариантом будет использование нагревающих матов. Это уже сформированные витки провода, закрепленные на армирующей сетке. Вам нужно лишь уложить маты на полу и можно приступать к подключению.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

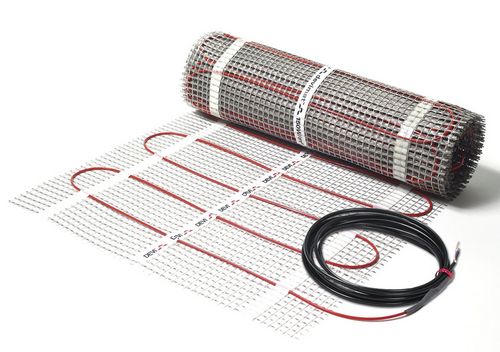

Кабельный теплый пол (маты)

После того как провод или маты будут разложены, вам необходимо установить термодатчик. Для этого в теплоизоляции на расстоянии примерно 50 см от стены, на которой будет установлен терморегулятор делается небольшое углубление, в него закладывает гофрированная труба диаметром 20мм. В эту трубу помещается датчик температуры. Труба необходима для того, чтобы датчик можно было заменить после заливки стяжки.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Терморегулятор устанавливается на высоте более 30 см от пола

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Канавка для прокладки гофры должна быть 2 см шириной

Как сделать теплый пол в гараже своими руками - Инструкция с фото

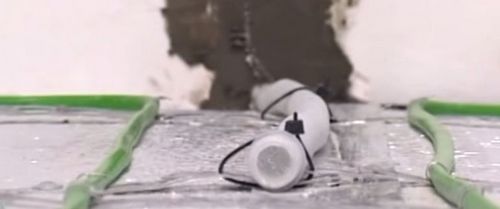

Датчик температуры помещается в гофру

Подключение электрического теплого пола

Для подключения электрического теплого пола необходимо использовать медный провод подходящего для итоговой нагрузки сечения.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Термодатчик

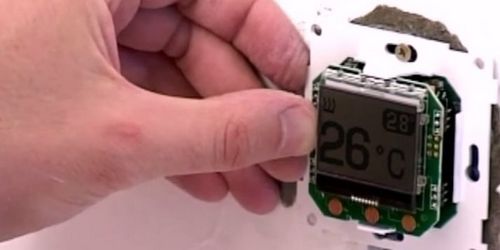

На одну из стен устанавливается терморегулятор, к которому подключаются нагревательные элементы и датчик температуры, подключение производится по схеме, данной в инструкции к регулятору.

Внимание! Запрещается проводить проверку электрического теплого пола путем подачи напряжения. Для того чтобы проверить целостность изоляции и правильность подключения, необходимо замерить сопротивление греющего провода до подключения к терморегулятору и сверить со значением, данным производителем. Расхождение в значениях сопротивления не должно превышать 10%.

Включение системы электрического теплого пола в сеть допустимо только через собственный выключатель дифференциального тока. Уставка тока утечки должна быть не более 30 мА.

Запрещается подавать на электрический теплый пол напряжение до полного застывания стяжки.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Терморегулятор

Заливка стяжки над электрическим теплым полом в гараже

Наилучшим вариантом является использование специальной стяжки для теплых полов, так как она имеет наилучший коэффициент теплопроводности. Можно использовать и обычную бетонную стяжку или наливной пол. Толщина стяжки над уровнем провода должна составлять 30-50 мм в зависимости от веса вашего автомобиля и от того, будут ли в гараже проводиться какие-то работы. Если на пол гаража был уложен слой теплоизолирующего материала толщиной более 5 см, то минимальная толщина стяжки составит 50 мм. Оцените возможную интенсивность воздействия на покрытие и выберите подходящую толщину стяжки.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Толщина стяжки 3-5 см

Запрещается включать теплый пол до полного застывания стяжки, обычно этот срок составляет 28 дней.

Бетонную стяжку можно оставить как есть либо выложить пол плиткой, это никак не повлияет на греющие свойства теплого пола.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Цементно-песчаная стяжка высыхает около 4-х недель

Водяной теплый пол в гараже

Это более экономичный способ обогрева, но он требует установку котла либо врезку в существующий контур отопления частного дома. Это сильно усложняет монтаж всей системы, а также требует больших финансовых затрат на первоначальном этапе.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Водяной теплый пол в гараже

Тем не менее, если вы делаете водяной теплый пол в гараже частного дома в котором уже имеется система отопления, то водяной пол будет отличным вариантом, так как не требует такого большого количества электроэнергии, как электрический теплый пол.

Установка отдельного котла для обогрева гаража не выгодна с экономической точки зрения, но иногда все же применяется, когда использование других вариантов невозможно.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

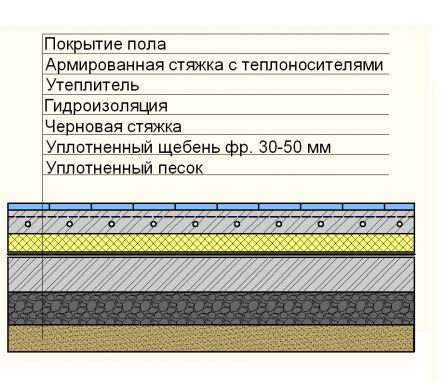

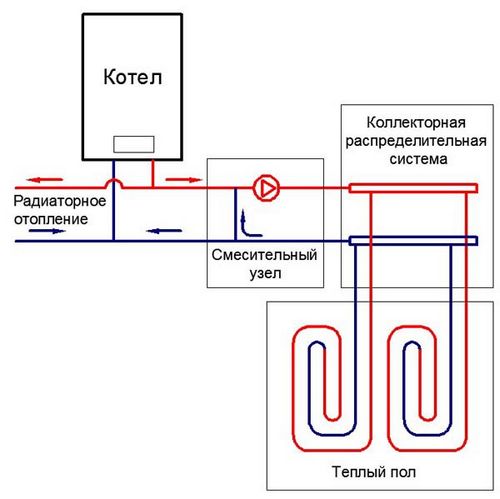

Схема устройства водяного теплого пола по грунту

На этапе проектирования вы должны продумать схему включения теплого пола в общую систему отопления дома и выбрать место для установки распределительного узла. После этого вам нужно оценить необходимую длину труб исходя из площади гаража, а также выбрать циркуляционный насос достаточной мощности.

Если вы врезаетесь в систему радиаторного отопления, то температура теплоносителя в ней слишком высока. Для снижения температуры вам нужно будет установить смесительный узел, в котором будет происходить смешение нагретого теплоносителя с охлажденным, прошедшим через контур циркуляции. Если вы используете отдельный котел для теплого пола, то температура регулируется прямо на котле.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Схема подключения водяного теплого пола

Смесительный узел, циркуляционный насос и коллекторная группа образуют распределительный узел, который обычно размещается в распределительный шкаф. В продаже можно найти уже готовые распределительные шкафы разной мощности, они собраны и проверены в заводских условиях. Вам нужно лишь выбрать место установки шкафа, подключить его к общему стояку отопления, а теплый пол присоединить к коллекторным группам шкафа.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

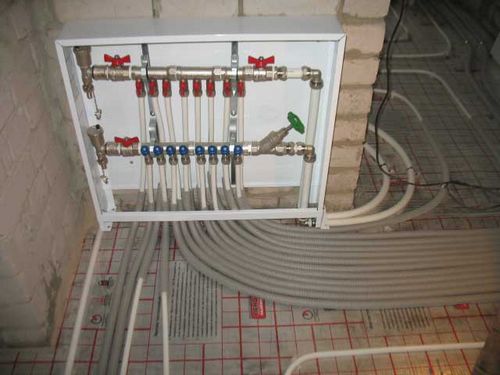

Коллекторная группа теплого водяного пола. Встраиваемый коллекторный шкаф

Подготовка основания для водяного теплого пола в гараже

Подготовка основания ничем не отличается от подготовки основания для электрического теплого пола, за тем исключением, что основание для водяного теплого пола не должно иметь перепадов по высоте больше половины диаметра трубы. В противном случае в трубе могут образовываться воздушные пробки, которые будут препятствовать циркуляции теплоносителя.

Другим отличием является то, что для монтажа водяного теплого пола существует специальная теплоизоляция, которая значительно облегчает укладку труб. На верхнем слое теплоизоляции в шахматном порядке расположены небольшие выступы, между которыми укладываются трубы теплого пола. Этот способ укладки удобен, но обойдется дороже.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Укладка теплоизоляции

Вы можете использовать и обычную теплоизоляцию толщиной 30-80 мм. В этом случае трубы укладываются на монтажную сетку.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

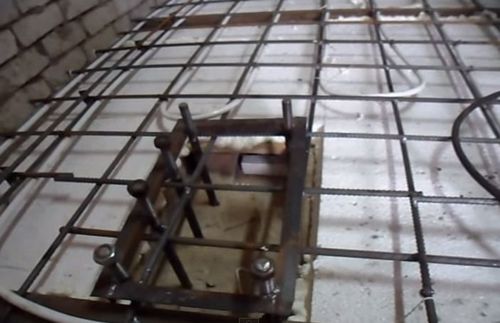

Армирующая сетка для крепления труб

Монтаж труб для водяного теплого пола в гараже

Чаще всего в гаражах применяют метод укладки труб «змейкой», в этом случае витки трубы укладываются параллельно друг другу на всей отапливаемой площади пола. Трубы крепятся к монтажной сетке при помощи проволоки или специальных хомутов.

Если площадь гаража больше 15 м2, то имеет смысл укладывать трубы «спиралью», это более трудоемкий метод, но он обеспечивает равномерный нагрев больших площадей.

Независимо от выбранного метода укладки, недопустимо сгибание труб под острым углом, так как это может их повредить. Старайтесь не наступать на трубы и не повреждать их. Если труба все-таки оказалась повреждена, то требуется заменить весь контур циркуляции.

После того как все трубы будут разложены можно приступать к испытаниям пола.

Как сделать теплый пол в гараже своими руками - Инструкция с фото

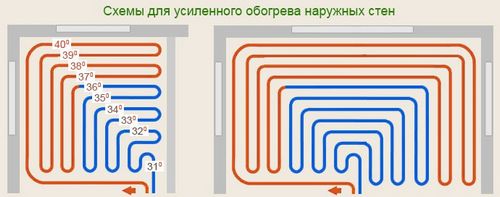

Схемы для усисленного обогрева наружных стен

Как сделать теплый пол в гараже своими руками - Инструкция с фото

Варианты укладки труб

Испытание водяного теплого пола

Система заполняется теплоносителем и на насосе выставляется давление в 1,5-2 раза выше рабочего, обычно это значение составляет около 5 бар. Давление должно быть стабильным, на полу не должно появляться следов теплоносителя, оставьте систему как минимум на сутки. По истечении суток, давление в системе должно быть не ниже рабочего.

Выставьте на котле или смесительном узле максимально допустимую температуру и проследите за тем, чтобы все контуры циркуляции нагрелись. Оставьте систему еще на сутки. Если по прошествии суток давление не упало и система не остыла, то можно приступать к заливке стяжки.

Заливка стяжки для водяного теплого пола в гараже

Как сделать теплый пол в гараже своими руками - Инструкция с фото

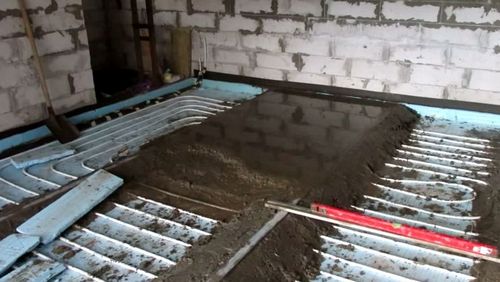

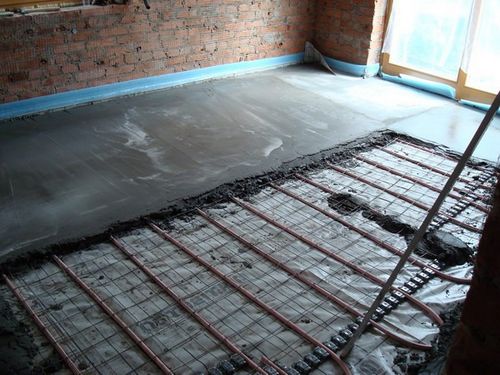

Заливка стяжки для водяного теплого пола

При заливке стяжки система должна быть заполнена под рабочим давлением. Категорически запрещается заливать стяжку при нагретом теплоносителе. Температура труб должна быть равна температуре помещения.

Обратите внимание, что большинство стяжек не подходит для заливки при отрицательных температурах. Минимальная температура, при которой можно работать со стяжкой указана на упаковке. Не пытайтесь поднять температуру в помещении включением теплого пола.

Слой стяжки для водяного теплого пола должен иметь такую же толщину, как и для электрического пола. Включать нагрев можно не раньше полного застывания стяжки.
