Монтаж теплых водяных полов: правила, особенности

Одним из популярных вариантов альтернативного отопления сегодня являются водяные теплые полы. Это система, которая состоит из труб, по ним циркулирует теплоноситель, т.е. горячая вода, нагретая до определенной температуры. В качестве источника теплоносителя в частном доме выступает котел, в городской квартире – центральное отопление, хотя такой вариант и не является самым удачным. В стояке резко падает давление, соседи вряд ли останутся довольными. Монтаж водяного пола отличается некоторыми особенностями, проводить его надо только в соответствии с требованиями и правилами. Лучше всего пригласить специалистов, которые быстро справятся с работой.

Водяной теплый пол поможет создать комфортную атмосферу, что особенно актуально для семей с детьми.

Разновидностей такого водяного пола есть несколько. Это не только традиционная система с бетонной заливкой, но и модульная, на основе деревянных либо полистирольных конструкций. Есть необычная, но предельно удобная альтернативная система для маленьких комнат, монтаж которой внешне напоминает установку электрического пола.

Содержание:

• Полистирольная укладка водяного пола
• Модульная система из дерева и реечный водяной пол
• Водяной пол для маленького помещения
• Правила монтажа коллектора
• Особенности укладки труб
• Крепежные элементы

Полистирольная укладка водяного пола

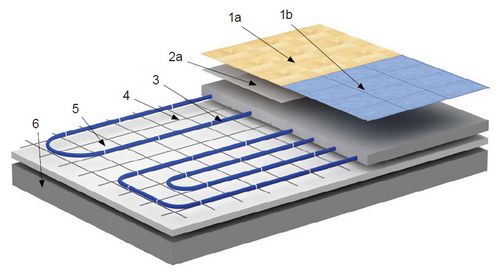

Полистирольная укладка теплого пола: 1а. Чистовое покрытие (паркет, ламинат) 1b. Чистовое покрытие (плитка) 2а. Подложка (вспененый полиэтилен, картон и т.п.). 3. Труба водяного теплого пола. 4. Алюминиевые пластины. 5. Полистирольные элементы с пазами. 6. Основание.

На любое основание можно уложить особую систему теплого пола, которая будет состоять из полистирольных плит. Из преимуществ перед традиционной бетонной необходимо отметить эффективность и простой монтаж.

Водяные теплые полы на основе полистирола укладываются таким образом:

1. Сначала требуется подготовить основание, очистить его от мусора, лишнего материала. Затем следует строительным уровнем проверить ровность поверхности. Если есть сильные перепады, то при помощи стяжки их необходимо полностью убрать.
2. На базовое основание (оно может быть любым) следует уложить плиты из полистирола, для удобства предварительно нужно составить чертеж. Такие плиты имеют пазы, в которые и будет монтироваться сама система.
3. На дно пазов крепятся пластины из алюминия, трубы для теплоносителя. Площадь, которую покрывают пластины, должна составлять примерно 80%. Если она будет меньше, то нагрев не получится столь качественным, будет наблюдаться «эффект тепловой зебры».
4. После подключения труб к котлу необходимо на поверхность при заполненных трубах настелить ГВЛ.
5. На последнем этапе выполняется укладка выбранного напольного покрытия. Перед тем как это сделать, необходимо проверить работоспособность системы, отсутствие протечек.

Модульная система из дерева и реечный водяной пол

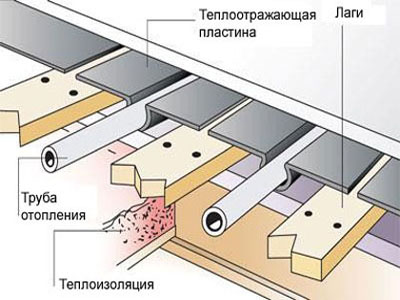

Рисунок 1. Схема реечного водяного пола.

Для деревянных перекрытий можно использовать модульный водяной пол. Очередность монтажа:

1. Сначала на основание укладывается слой теплоизоляционного материала. После этого монтируются отдельные модули системы, которые состоят из древесно-стружечных плит с вырезанными пазами под трубы.
2. На пазы фиксируются пластины из алюминия, после чего можно приступать к укладке труб для теплоносителя. Трубы защелкиваются специальными зажимами в каналах.
3. Поверх модулей укладываются гипсоволокнистые плиты, настилается финишное напольное покрытие.

Реечные водяные теплые полы применяются далеко не всегда, обычно они используются для вторых этажей деревянных домов. Можно брать более тонкий слой утеплителя, его будет вполне достаточно. Схема такого пола приведена на рис. 1. Сам монтаж заключается в следующем:

1. Сначала между лагами пола укладывается теплоизолятор, хорошо подходит керамзит или минеральная вата.
2. На поверхность крепятся доски, толщина которых равна 28 мм, при этом оставляются специальные пазы в 20 мм шириной.
3. В пазы вставляются пластины из алюминия, они предназначены под укладку труб. Сверху монтируется черновой пол из ГВЛ, после чего уже можно приступать к финишной отделке.

Водяной пол для маленького помещения

Водяные полы для маленьких помещений по внешнему виду напоминают электрические и укладываются по похожему принципу.

В маленьком помещении полы водяные можно тоже установить. Для такой системы применяются трубы маленького диаметра на 8 мм, укреплены они обычно на тканевой основе. Это отдельные маты, монтаж которых заключается в том, что они просто раскатываются по основанию. На такой основе уже заложено два контура, тепловая мощность составляет до 80 Вт на 1 м², что вполне достаточно для небольшой комнаты и даже для ванной. Для армирования и правильного распределения тепла используется медная сетка, которой покрыты теплоносители, а для контроля предусмотрено сразу 3 системы.

Такие водяные теплые полы по внешнему виду сильно напоминают электрические. Здесь используют те же маты, прикрепленные к ним теплоносители. Но разница состоит в том, что вместо электрической энергии они питаются горячей водой. Монтаж своими руками такой системы не представляет большой сложности. На пол надо уложить слой гидро- и теплоизоляции, стены по периметру выкладываются демпферной лентой. В качестве утеплителя отлично подходит обычный вспененный полистирол, толщина которого составляет 10 мм.

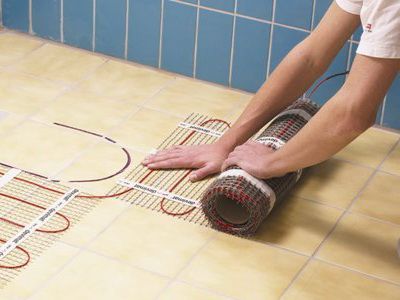

Рулон с трубами для установки теплых водяных полов раскатывается по поверхности, крепится он скобами либо дюбелями. Трубы подключаются к коллектору и источнику теплого водоснабжения. После этого выполняется заливка бетонного слоя. Толщина, которую имеют такие теплые полы, небольшая, она составляет всего 25 мм, что является своего рода рекордом. Монтируется пол быстро, а самовыравнивающиеся смеси, которые рекомендуется брать для заливки, высыхают всего за сутки.

Но все не так просто, как кажется. Есть условие, которое ограничивает использование подобных систем, – гидравлическое сопротивление. Диаметр труб маленький, а сопротивление примерно в 3-4 раза больше, чем для традиционных полов. Поэтому не рекомендуется выполнять монтаж больше чем из двух рулонов, а это площадь пола всего в 7 м².

Правила монтажа коллектора

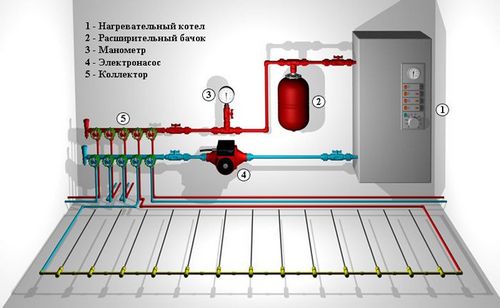

Рисунок 2. Схема подключения теплого пола.

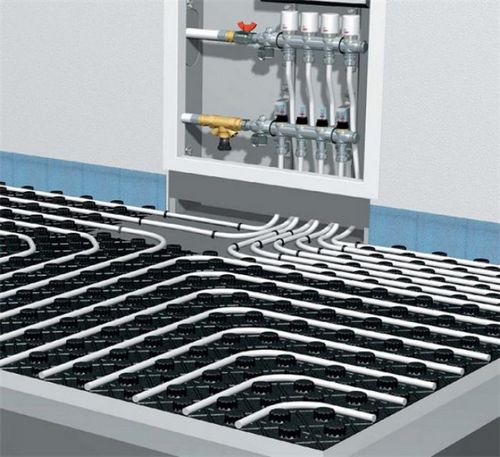

Теплые полы водяные подключаются к специальному коллектору, который позволяет распределять теплоноситель. Коллектор устанавливается в специальный шкаф, в который заводятся подающие, возвратные трубы (рис. 2). Это позволяет от котла или другого источника теплоносителя воду направить по трубам системы. После ее прохождения теплоноситель возвращается в котел для нагрева, т.е. происходит циркуляция.

Коллекторный шкаф не отличается большими размерами, но место для него надо выбирать внимательно. Тут будут находиться все входы/выходы труб, поэтому лучше всего ставить невысоко от пола, около греющего котла или источника теплоносителя.

На все трубы необходимо поставить запорные вентили, причем касается это подающих и возвратных труб.

Для соединения применяются специальные компрессорные фитинги.

Особенности укладки труб

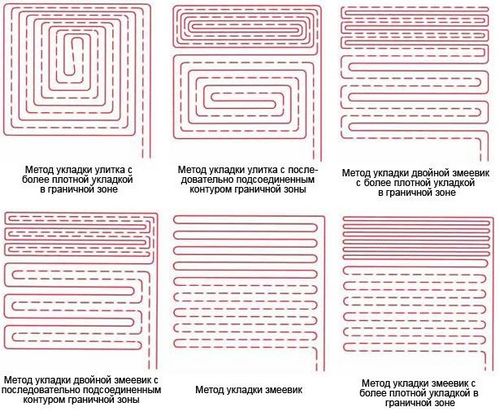

Различные методы укладки труб водяного теплого пола.

Современные теплые полы с трубами укладываются обычно просто, но этому процессу надо уделить максимально много внимания. При прокладке труб надо следовать таким правилам:

1. Около наружных стен укладка делается более плотной, так как нагрев необходим большой. Если требуется большая тепловая мощность от системы, то монтаж надо проводить максимально плотный. Если же мощность на высоком уровне не требуется, например, для внутренних помещений, то водопроводные трубы можно располагать не так плотно.
2. Шаг должен составлять от 10 см, если делать его меньше, то наступит перерасход тепла, а это приведет к неэффективности системы. Может возникнуть так называемый эффект теплового моста, когда обратка и подача теплоносителя будут иметь почти одинаковую температуру.
3. Расстояние между трубами рекомендуется делать равным до 25 см, чтобы прохождение тепла было равномерным. В противном случае на поверхности пола станет ощущаться тепловая зебра, чередоваться хорошо заметные полосы холода и тепла. Это означает, что теплый водяной пол смонтирован неправильно.
4. Максимальный перепад температур по средней длине стопы не должен превышать 4°. Во время установки необходимо проверить это, после заливки или монтажа напольного покрытия менять что-либо будет сложно, да и стоимость работ станет высокой.
5. При укладке отступ системы от стены должен составлять от 15 см, особенно от наружных стен.
6. Длина греющей петли не должна превышать 80 м, если трубы имеют диаметр в 16 мм и не больше 120 м для диаметра в 20 мм. Если не соблюдать это условие, то гидравлические потери будут слишком большими.
7. Ни в коем случае не допускается монтаж труб на стыках перекрытий. Если избежать такой укладки не получается, то специалисты рекомендуют поставить два отдельных контура по сторонам от стыка. Если пересечение стыка является неизбежным, необходимо обеспечить монтаж металлической гильзы, длина которой 30 см.

Крепежные элементы

Монтаж теплого пола осуществляется при помощи специальных крепежных элементов, так как необходимо в четкости соблюдать шаг и положение труб. Самым простым методом для этого является использование скоб. В таком случае все трубы крепятся так называемым якорным методом. Но вариант этот не самый выгодный, так как труба в любом случае прижимается к полу, а это ведет к потере части греющей поверхности. Теплоотдача в результате снижается, а это значит, что эффективность отопления становится более низкой.

Один из вариантов крепления труб – специальные плиты с выступами, в которые и укладывается труба.

Можно использовать специальные фиксирующие шины, которые называют еще крепежными планками, рейками. Такой метод дает возможность установки с четко заданным шагом, при этом греющая труба приподнимается над поверхностью пола на 2-5 мм, теплоотдача становится более высокой, система отапливает помещение намного лучше. Монтаж предполагает использование планок с длиной по 2 м, все фиксирующие элементы располагаются с шагом в 50 мм. На всех планках есть насечки, которые дают возможность при необходимости отрезать часть планки или наращивать ее.

Метод фиксации может быть различным, часто это специальный клеевой слой на планке, который просто приклеивает крепеж к поверхности утеплителя (подходит для фольгированного пенопласта). Если нет возможности планки приклеивать, то монтаж можно производить при помощи скоб П-образной формы. Такие скобы втыкаются под углом, создавая необходимую фиксацию. Для перекрытий можно использовать обычные дюбели, которые вкручиваются в основание, создавая надежный крепеж.

Водяные отопительные системы отличаются большим многообразием. Это не только традиционная конструкция, которая после монтажа заливается бетоном, но и другие варианты, среди которых выделяется система для маленьких комнат, представляющая собой уже готовые маты с трубами. Установка системы не столь сложная, но требует внимательности и соблюдения всех условий, так как при неправильном соединении трубы могут дать течь. Потери тепла могут быть большими или нагрев неравномерным. Если соблюдать несложные правила установки, то водяное отопление обеспечит комфорт и уют, прослужит долго.
