Схема монтажа водяного тёплого пола своими руками: правила построения, пошаговая инструкция (фото и видео)

Установка системы водяного отопления на пол помещения предполагает расчет и проектирование расположения обогревающих элементов (труб) внутри пола. Наглядное изображение проекта в виде схемы водяного теплого пола позволяет представить работу отопительной системы и разметить расположение элементов схемы на поверхности пола.

Теплый водяной пол создает комфортные условия, но для его монтажа требуются расчеты и предварительные чертежи схем укладки.

Схема монтажа теплого пола представляет собой рисунок расположения водяных труб, обогревающих помещение. Правильный выбор схемы определяет эффективность работы теплого пола в качестве обогрева. Существуют общие правила построения системы теплого водяного пола.

Содержание:

• Схема подключения теплого пола к источнику нагрева
• Коллектор в системе водяного теплого пола
• Подготовительные операции монтажа теплого пола
• Схема раскладывания труб водяного теплого пола
  • Разновидности схем укладывания
  • Преимущественное применение спирали или зигзага
• Процесс укладывания водяного теплого пола
• Расчет водяного теплого пола

Схема подключения теплого пола к источнику нагрева

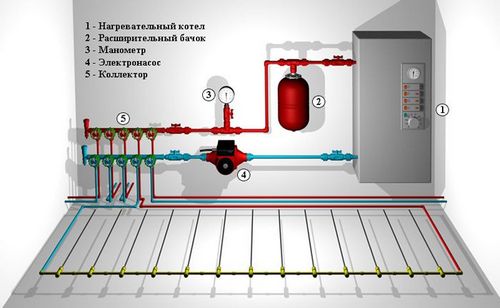

Рисунок 1. Схема подключения водяного теплого пола.

Вода, входящая в комнату, имеет максимально возможную температуру. Значение температуры нагрева определяется мощностью отопительного котла. При движении по трубам, вмонтированным в пол, вода отдает тепловую энергию в цементную стяжку, которая обогревает внутреннее пространство комнаты. При такой схеме отопления теплый пол является радиатором.

Выходящая из комнаты вода имеет более низкую температуру, она поступает в котел для подогрева.

Циркуляцию воды осуществляет электронасос. В данной системе отопления источником энергии может быть как электрокотел, так и газовый, твердотопливный или любой другой источник подогрева воды в трубах. Поэтому водяной теплый пол универсален в выборе нагревающего устройства и допускает замену одной печи на другую.

Для контроля давления воды в систему встраивается манометр. Его показания в нормальном рабочем режиме должны колебаться между 1 и 3 Бар.

Для обеспечения постоянного объема воды в системе предусматривается расширительный бачок. После запуска воды в трубы происходит ее нагрев, сопровождающийся тепловым расширением. Увеличение объема демпфируется бачком, в который перемещаются излишки воды. При возможном испарении воды внутри системы недостаток отапливающей жидкости восполняется из расширительного бачка (рис. 1).

Коллектор в системе водяного теплого пола

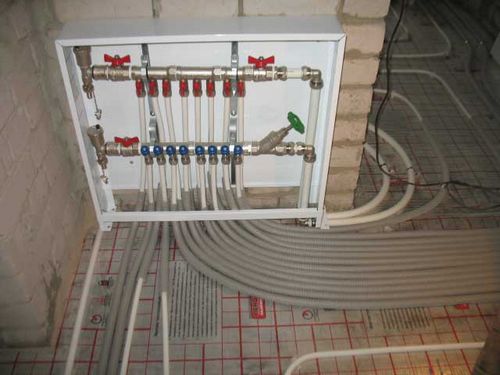

Рисунок 2. С помощью кранов, установленных на каждой трубе, регулируется поступление горячей воды, а значит – температура.

В схематическом изображении водяного пола принято обозначать горячую воду красным цветом, а выходящую остывшую – синим. В каждой комнате отапливаемого помещения прокладывается отдельная ветка – петля, выходящая из нагревательного котла и возвращающаяся в него. Место системы теплого водяного пола, где одна труба делится на несколько выходов, соответствующих количеству обогреваемых комнат, называется коллектор.

Расположение коллектора определяется внутренним интерьером подсобного помещения, в котором расположен котел. Возможны напольное и настенное размещение коллекторных переходов. Настенное размещение коллектора удобнее для пользователя. Напольное – не создает излишних загибов труб, поэтому является более функциональным для водяного теплого пола.

На каждой трубе, отходящей от основной горячей трубы, устанавливается кран, регулирующий количество входящей воды. Контроль количества воды позволяет регулировать температуру нагрева цементного пола и воздуха внутри комнат разного размера.

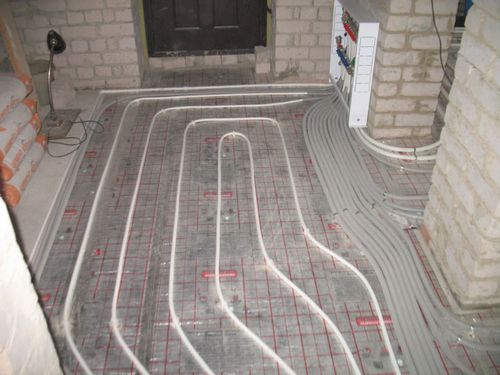

Рисунок 3. Трубы, отходящие от коллектора, изолируют до входа в отапливаемое помещение для уменьшения теплопотерь.

Поступающая в трубу горячая вода будет сильнее нагревать небольшую комнату и слабее помещение больших размеров. Поэтому для маленькой площади кран коллектора на входе слегка закручивают, ограничивая поступления горячей воды и уменьшая скорость ее движения в системе внутри данной комнаты (рис. 2).

Трубы, проложенные в другие комнаты, до входа в свое отапливаемое пространство изолируют, чтобы уменьшить потери тепла и сохранить максимально возможное количество тепловой энергии для конкретной комнаты. Заизолированные элементы располагают внутри цементной стяжки вместе с другими трубами, отапливающими комнату, в которой установлен котел теплого пола (рис. 3).

Весь трубопровод системы водного теплого пола располагаются на одной горизонтальной плоскости. Это обеспечивает более свободный и равномерный ток воды внутри системы.

Подготовительные операции монтажа теплого пола

Для монтажа водяного теплого пола сооружают подложку из теплоизоляции и (если необходимо) гидроизоляции. Водяные трубы удобно крепить к разложенной поверх утеплителя сетке, являющейся технологическим монтажным приспособлением. Вторая сетка может быть уложена поверх обогревающего водопровода и выполнять армирующую функцию, если предполагается, что на пол будут воздействовать значительные нагрузки. Армирующая сетка равномерно распределяет по площади пола – радиатора давление, оказываемое на пол, предупреждая появление трещин.

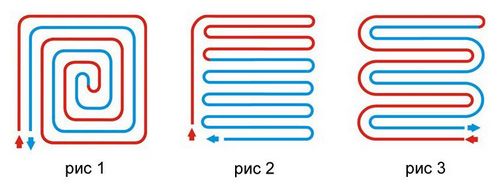

Рисунок 4. Схемы укладки водяного теплого пола

Для горизонтального расположения труб в системе водяного теплого пола перед монтажом утеплителя выполняют выравнивающую черновую стяжку, на которую после укладывают утеплитель. Колебания разницы высоты не должны превышать 1 см. В противном случае будет нарушен равномерный ток воды и будет наблюдаться разный прогрев внутреннего помещения.

Черновая бетонная стяжка в частном доме может совмещать в себе функции утеплителя и первичной опоры для теплого пола, если в ее состав добавить глину, тырсу (опилки) или пенопластовую крошку.

Устройство водяного пола осуществляется трубами из металлопластика. Это наиболее популярный материал, применяемый для теплого пола в современном строительстве. Среди других материалов встречаются сшитый полиэтилен (пластиковый полимер) и гофрированный металл.

Схема раскладывания труб водяного теплого пола

Разновидности схем укладывания

Водяной пол может быть уложен 2-мя способами:

• спираль или улитка;
• зигзаг или змея.

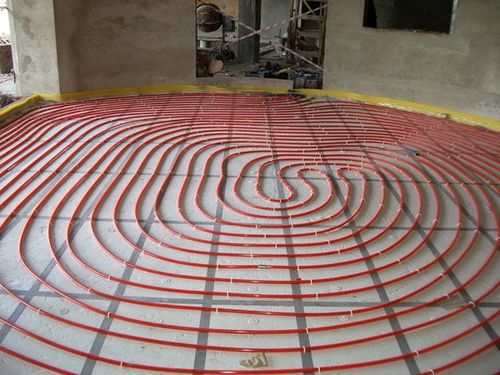

Укладка водяного пола спиралью обладает преимуществом за счет меньшего количества загибов трубы внутри помещения.

Рисунок расположения труб теплого водяного пола определяется формой комнаты, расположением наружных стен, будущим местоположением крупной мебели, предназначением помещения (жилое или подсобное, бытовое).

Пространство вдоль наружных стен требует большего обогрева, поэтому при их наличии в комнате входящую трубу направляют к наружной стене и далее располагают ее завитки в направлении внутренних стен. Такая схема водяного пола называется “зигзаг” или “змея” и чаще всего используется в небольших комнатах (на рис. 4 изображение под номером 2).

Схема теплого пола зигзаг может обеспечивать не только преимущественный, но и равномерный прогрев комнаты. Для этого изгибы укладываются из сдвоенной трубы, в результате чего получают чередование входящей и выходящей (горячей и холодной) труб в схеме. Эта схема носит название “двойной змеи” (на рис. 4 изображение под номером 3).

Спираль всегда укладывается по сдвоенной схеме, в которой красный горячий поток чередуется с холодным синим. Такая укладка водяного теплого пола применяется для больших комнат (на рис. 4 изображение под номером 1).

Преимущественное применение спирали или зигзага

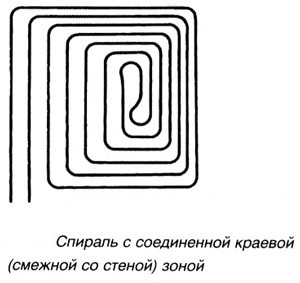

Рисунок 5. Схема спирали с уменьшением шага вдоль одной стены

Спираль имеет большое преимущество благодаря меньшему количеству больших изгибов. При меньших изгибах трассы вода свободнее протекает внутри отопительного контура. Иногда значительный угол загиба трассы не дает возможность уменьшить шаг между трубами. При зигзагообразном укладывании теплого пола минимально возможный шаг составляет 200 мм, этого может быть недостаточно для полноценного теплообеспечения помещения. Более частые и более крутые изгибы змейки делают ее укладку более трудоемкой.

Спиральная укладка позволяет расположить трубы на расстоянии 10 мм друг от друга. При этом процесс укладывания теплого водоснабжения осуществляется легче, что важно, если работа выполняется собственными руками хозяина, не владеющего специальными строительными навыками.

В большинстве случаев для сооружения теплого пола выбирают схему спираль. Сдвоенную змею чаще проектируют для помещений сложной конфигурации, там, где имеются установленные на полу дополнительные сооружения, требующие обвода труб. В таком помещении со сложным периметром расположить спираль по всему периметру часто не представляется возможным.

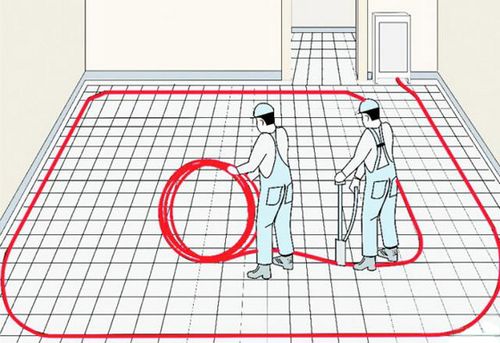

Рисунок 6. Постепенное разматывание бухты от конца трубы используется при укладке пола спиралью.

Одинарную змею используют в небольших помещениях с явно холодной наружной стеной. Хотя в таком случае целесообразнее выполнить теплоизоляцию наружной стены.

Возможно использование змейки в угловых наружных комнатах строения. Тогда входящую трубу располагают в несколько витков вдоль 2-х наружных стен, после чего выполняют змейку в середине комнаты.

Другим вариантом усиления прогрева пола местно, вдоль наружных стен или окон, является уменьшение шага (расстояния) между потоками в требуемом месте. Если схема укладки – спираль, то входящая труба заводится по наружному периметру вдоль стен, причем шаг возле окна и наружной стены небольшой (50-100) мм, а между аналогичными витками внутри комнаты увеличен (150-200 мм) (рис. 5).

Спиральный способ укладки считается универсальным, его можно использовать в различных по форме периметра комнатах.

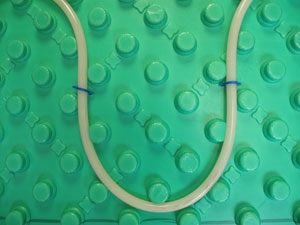

Процесс укладывания водяного теплого пола

Для того чтобы облегчить укладывание труб, необходимо выполнить предварительную разметку поверхности пола. Нанесение линий расположения поможет предварительно рассчитать длину трубы в контуре и легко распределить ее длину по полу.

Укладывание спирали

При двойном зигзаге трубу начинают укладывать с середины – там где труба делает петлю с горячей на холодную воду.

Для укладывания спирали входящий конец трубы крепят к монтажной сетке и начинают постепенное разматывание бухты (рис. 6).

В схеме спирали сначала (от периметра к середине) укладывают красные горячие завитки, а потом, согнув трубу в середине комнаты, возвращаются назад, укладывая уже синие, холодные завитки между красными.

Для двойного зигзага вымеренную длину трубы изгибают посередине и начинают укладку с этого места, располагая одновременно и горячую, и холодную трубы.

Выполняя последовательную укладку труб, ее крепят к монтажной сетке фиксаторами через каждые 0,5-1 м.

Принято считать, что общая длина 1 спиральной петли не должна превышать 100 м. Поэтому комнаты значительного размера (больше 20 м²) могут обогреваться 2-мя спиралями (или зигзагами), питающимися от коллектора отдельно. Необходимость в таком расположении труб водяного пола определяется расчетами.

Расчет водяного теплого пола

Для качественного монтажа теплого водяного пола необходимо провести предварительные расчеты, позволяющие определить длину трубы в контуре и оптимальный размер шага между соседними завитками.

В профессиональных расчетах учитываются все возможные факторы: размер помещения и его теплоизоляция, материал покрытия пола, мощность котла, температура воды, материал и диаметр труб. При отсутствии знаний о проведении таких расчетов для отопления комнат дома можно принять следующие параметры элементов теплого пола.

При диаметре металлопластиковой трубы 20 мм шаг расположения трубы составляет 150-200 мм в средней части комнаты. Возможно, в некоторых случаях такое расположение даст излишний нагрев, его можно отрегулировать температурой воды, выходящей из котла. Уменьшенный до 150 мм шаг позволяет прогревать комнату температурой воды 40ºC при небольших морозах (-1- 3ºC). Минимальная толщина вторичной стяжки, в которой расположены трубы, должна соответствовать 50 мм. То есть с учетом 20 мм трубы, над трубой располагается минимум 30 мм цементной стяжки (плюс напольное покрытие).

Предварительные расчеты помогут определить метраж трубы, необходимый для укладывания. Ориентировочно можно принять, что при шаге укладки 20 см на 1 м² уходит 5 м трубы.

После монтажа водяного теплого пола обязательно проводят пробный запуск или гидравлические испытания.

Для этого в трубы набирают воду, создают давление 3-4 бар и выдерживают сутки. Все соединения водяного пола должны быть абсолютно герметичны, не допускается прокапывание даже небольшого количества воды.

Дальнейшие работы по заливке вторичной стяжки (цементным раствором) выполняется только в том случае, если система абсолютно герметична.
